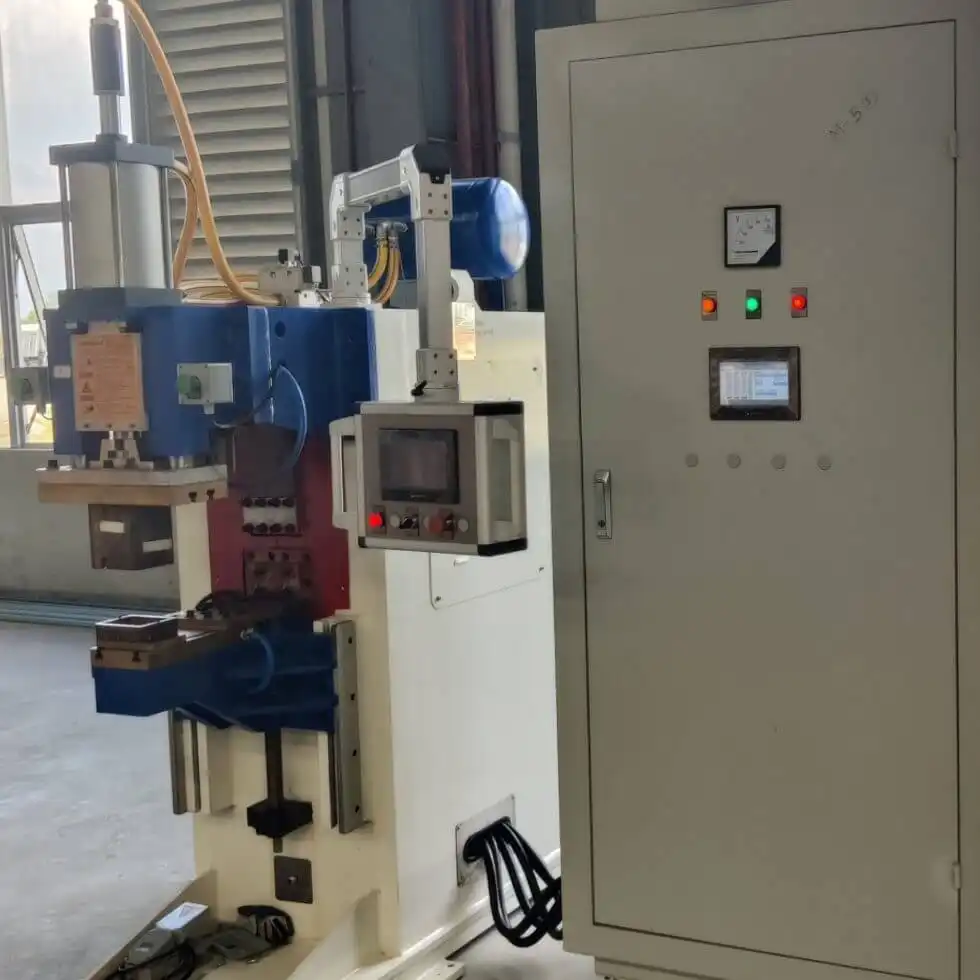

DR-20000J 콘덴시터 에너지 저장 스팟 용접 기계의 기본 구조

구성 요소:
프레임, 압력 메커니즘, 물 냉각 시스템, 용접 회로, 콘덴시터 전원 공급, 제어 시스템, 몸체, 용접 실린더, 전극, 냉각 회로, 모니터링 장치안전 메커니즘.

1. 프레임:
   • C 프레임 구조, 고품질의 강철, 세క్షన్ 강철.
   • 정밀 가공 및 열 처리
2. 압력 가중 메커니즘:
   • 더 나은 성능을 위해 자기 윤활반을 가진 수직 압력형
   • 전극 충돌을 최소화하여 손상과 마모를 방지합니다.
3. 공기 시스템:
   • 일본의 SMC 소레노이드 밸브, 타이완의 공기 프로세서 및 기름 없는 실린더를 포함합니다.
   • 가스 저장 탱크는 압력을 안정시킵니다.
4. 방출 변압기 및 용접 회로:
   • 웅랑 실리콘 스틸을 사용하고, 정밀 구리 유출을 합니다.
   • 부드러운 구리 테이프와 전극
5. 주요 제어 시스템:
   • 미쓰비시 PLC와 HMI
   • 수동, 자동 및 충전 모드
   • 터치 스크린을 통해 조절 가능한 매개 변수 (전압, 압력 시간)
6. 용접 컨트롤러:
   • 마이크로프로세서로 빠른 충전/배하
   • 새고 오래된 콘덴서와 호환되므로 콘덴서의 수명을 연장합니다.
   • 장애 방지 보호 모드
   • 콘덴서 전압과 누출 전류를 자동으로 조절합니다.
   • 과충전, 방출 및 콘덴서 오류에 대한 오류 탐지
   • 최대 5개의 용접 사양을 저장하고, 9999개의 용접을 계산하고, 실시간 전압 검출 (실점 ≤ 1%).
