제품 상세 정보:
|
| 상표: | TRINTFAR | 원산지: | 중국 |
|---|---|---|---|
| 생산용량: | 달 당 50개 세트 / 세트 | 용량 구성: | 150-200pcs/8h |
| 운영자들: | 수동 라인 (7-8 명) 자동 라인 (5-6 명) | 장비 전력 분배: | 550KW |
| 공기 소요량: | 1.1m3/min | 물 요구량: | 10-25m³/h |
작업 흐름
작업 흐름:
프레임 처리:프레임 웰딩 → 프레임 굽기 → 파이프 → 삽입 및 잠금 → 프레임 펀칭 및 구멍 만드는
기본 처리:베이스 파이프 굽기 기계 → 베이스 용접
주요 장비
프레임 처리 기계

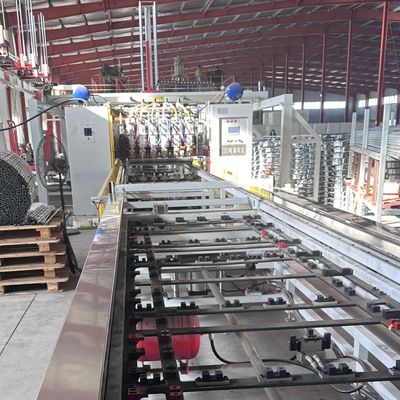

| 프레임 용접 기계 용접 효율: 45초/PC 강화 된 갱트리 구조 높은 딱딱성과 안정적인 작동을 위해. 에너지 효율적인 용접을 위한 중간 주파수 인버터 전원 공급 장치 6 용접 머리와 전력 시스템, 각각은 신뢰할 수있는 용접 지점을 위해 독립적인 전류 조절을 갖습니다. 연속 작동을 위한 이중층 피더 설계: 한 피더가 용접하는 동안 다른 피더는 물질을 부하합니다. 자동 스텝 웰딩, 정밀한 위치화를 위해 세르보 드라이브 스텝 벨트. 자동 탈형: 용접 후 실린더는 배하를 준비하기 위해 배출됩니다. 자동 배하: 세르보 제어 랩버는 용접 된 제품을 지정 된 위치로 이동하여 노동을 줄이고 효율성을 향상시킵니다. 쉬운 운송을 위해 90 ° 회전 배하 피더 |
 |
|
| 프레임 굽기 기계 전체 프레임 처리 고 굽기 정밀, 안정적인 작동, 효율성. 15-20초마다 프레임을 굽습니다. 특수 굽기 균형 시스템은 프레임 직선 정확성을 보장합니다. 높은 자동화를 위한 HMI + PLC 제어 조작기 자동 부하/부하를 위한 옵션, 인원을 줄이는 기능 다른 파이프를 구부리기 위한 빠른 Mold Change. 빠른 반응, 낮은 관성, 높은 정밀도와 함께 서보 수압 시스템. 모듈형 설계는 고객의 필요에 따라 자동화를 위해 사용자 정의를 허용합니다. |
|
 |
 |
| 프레임 잠금 기계 효율성 및 품질: 잠금 과정은 약 25-30 초가 소요됩니다. 기계 프레임은 높은 삽입 정밀도, 강력한 잠금, 안정적이고 효율적인 작동을 위해 전체로 처리됩니다. 높은 자동화를 위한 HMI + PLC 제어 조작기 자동 부하/부하를 위한 옵션, 인원을 줄이는 기능 빠른 폼 변경 쉽게 폼 교체와 함께 다른 잠금 파이프 요구 사항을 충족. 빠른 반응, 낮은 관성, 높은 정밀도와 함께 서보 수압 시스템. 모듈형 설계는 고객의 필요에 따라 자동화를 사용자 정의 할 수 있습니다. |
|
 |
|
| 펀칭 및 구멍 만드는 기계 효율성 및 품질: 잠금 과정은 약 25-30 초가 소요됩니다. 기계 프레임: 고 정밀, 안정적이고 효율적인 작동을 위해 전체 신체 처리. 제어 시스템: 높은 자동화를 위한 HMI + PLC 조작기: 자동 로딩/해하를 위한 옵션, 인원을 줄이는 기능. 빠른 폼 변경: 쉽게 폼을 교체하여 다른 파이프 펀싱 요구를 충족시킵니다. 세르보 수압 시스템: 빠른 반응, 낮은 관성, 고 정밀. 모듈형 설계: 고객의 필요에 따라 사용자 정의 가능한 자동화 |
|
기본 처리 기계
| 기본 파이프 굽기 기계 | 기본 파이프 용접 기계 | |
|
|
디자인:기본 프레임 용접을 위해 7 개의 용접 머리가있는 수평 구조. 운영자는 단지 로딩 / 배하 할 필요가 있습니다. 용접은 자동입니다. 전력:MF DC 160KVA 세트 이점:제품 품질과 생산률을 향상시키고 비용을 줄이고 수동 용접으로 인한 불안정을 제거합니다. 더 높은 자동화 및 생산 효율성. |
| 기타 정보 | ||

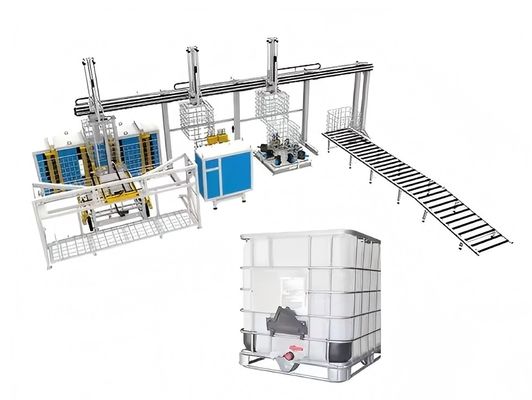

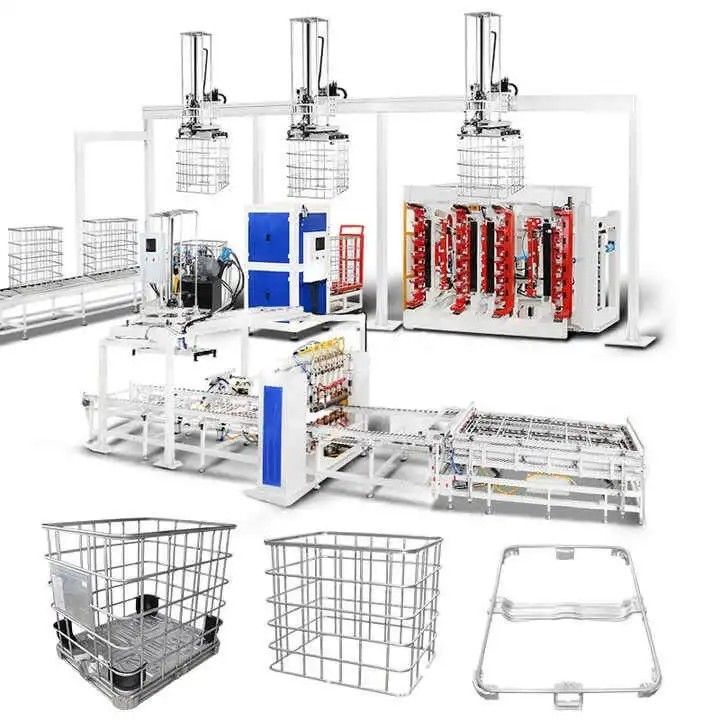

| IBC 케이지 프레임 생산 라인 레이아웃 다이어그램 | ||
 |
 |
|

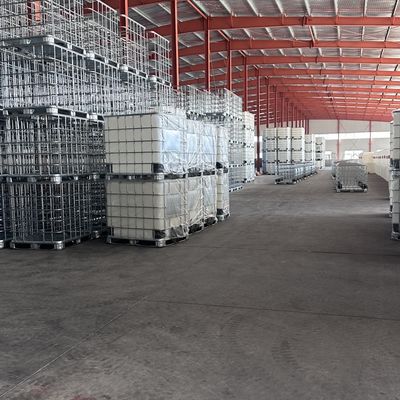

| 생산 결과 | ||
|
||
| 아니 | 장비 이름 | 단위 | 양 | 주요 기능 |
| 1 | Mesh gantry 용접 기계 | 단위 | 1 | 복수점 젤리 용접 |
| 2 | 자동 격자식식 기계 | 세트 | 1 | 길고 짧은 튜브의 자동 충전 |
| 3 | 매스물 취출 조작기 | 단위 | 1 | 매시 풀기 (배치) |
| 4 | 4축 굽기 기계 | 세트 | 1 | 회축머리로 된 망원경의 구부림 및 형성 |
| 5 | 잠금기 | 세트 | 1 | 매체의 굽기 및 얽힘 |
| 6 | 평평화 펀싱 기계 | 세트 | 1 | 프레임 아래의 바닥 파이프의 펀칭 및 절단 |
| 7 | 프레임 조작기 | 세트 | 1 | 프레임을 잡기 위해 위아래로 움직이는 3개의 조작기 |
| 8 | 강철 발 용접 기계 | 세트 | 1 | 바닥 프레임의 강철 발의 용접 |
| 9 | 강철 발 용접 기계 물질을 취하는 조작기 | 세트 | 1 | 용접 후 바닥 프레임의 추출, 이전 및 쌓기 |
| 10 | 자동 밀폐 기계 | 세트 | 1 | 선반의 밀착성 검사 |
| 11 | 바닥 파이프용 자동 이중 굽기 기계 | 세트 | 1 | 바닥 튜브의 축소, 부각 및 구부리기 |
| 12 | 진동 테스트 플랫폼 | 세트 | 1 | IBC 배럴의 견고성과 보호 테스트 |
