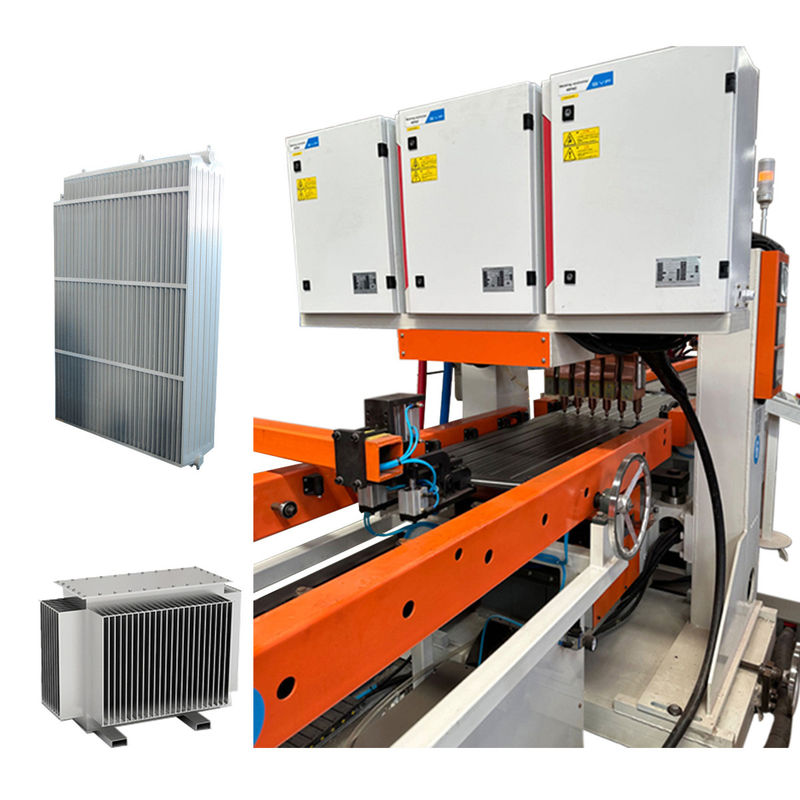

제품 상세 정보:
|
| Power: | 12 * 50 KVA | AC power supplies: | 12 sets |
|---|---|---|---|
| Seam welding speed: | 0-2.8 m/min | Grabbing method: | Cylinder clamps material, gripper turns 90° to place on rack |
| Material cart working method: | Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full | ||
| 강조하다: | 12 * 50 KVA 변압기 라디에이터 핀 생산 라인,완전 자동 변압기 라디에이터 핀 생산 라인 |
||

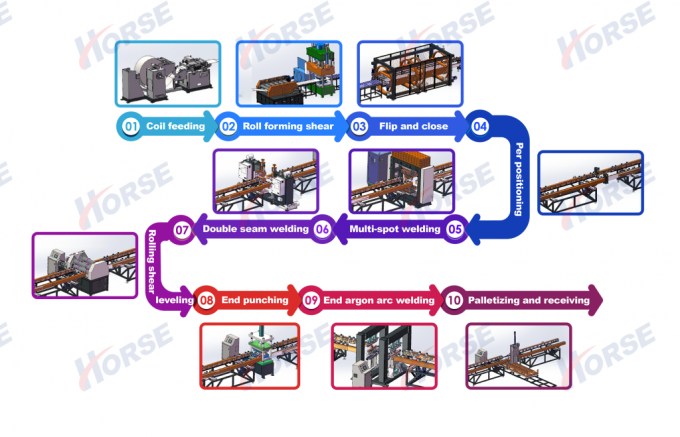

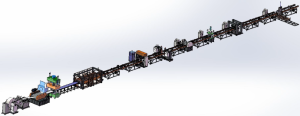

작업 흐름:릴링→ 롤 포밍→ 하이드로릭 프레스→ 턴 오버 → 다중 점 용접→ 사이드 시우드 용접 → 헤드 용접 → 사이드 셰어링 → 헤드 절단 → 최종 제품 → 자동 패널 스파킹 기계

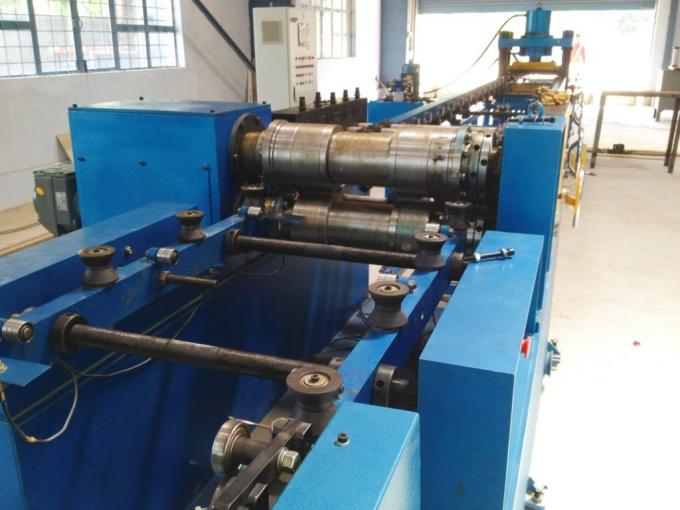

롤링 속도: 6~14m/min
조절 가능한 압력

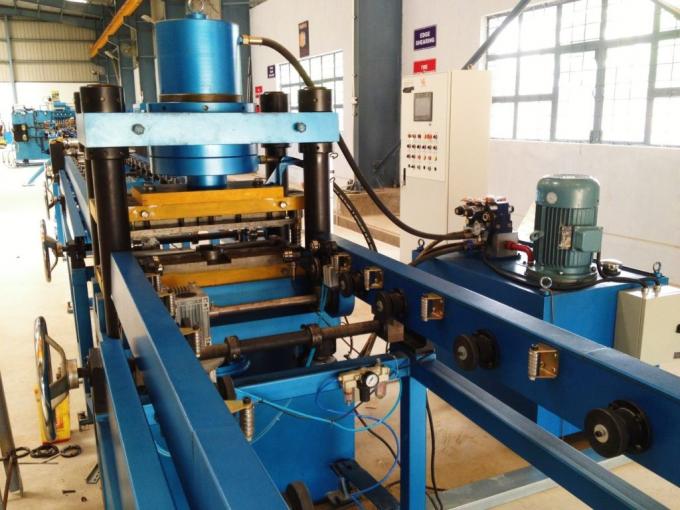

끝 펀치: 315톤의 수압 압력
로터리 인코더와 세르보 드라이브
평준화 메커니즘은 단일 조각의 평평성을 보장

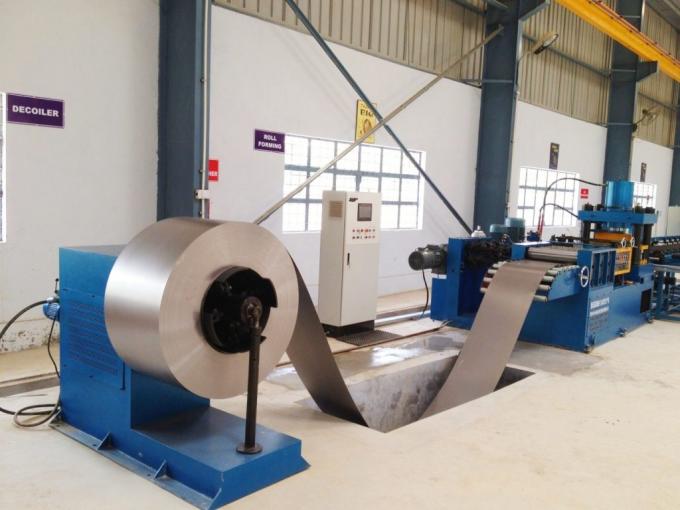

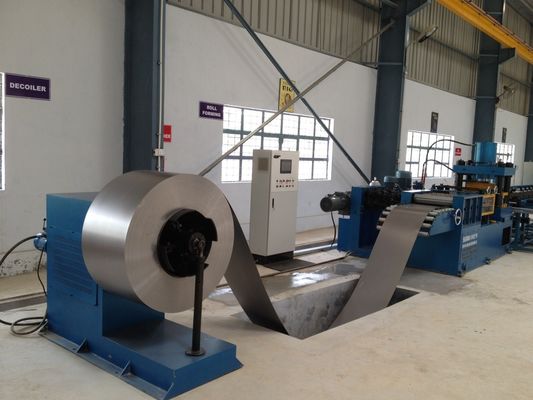

5톤의 릴딩 래크에 로딩 트롤을 통해 배치된 비틀린 재료 및 엽으로 롤링된 재료
고객 요청에 따른 선택적 버퍼 핏

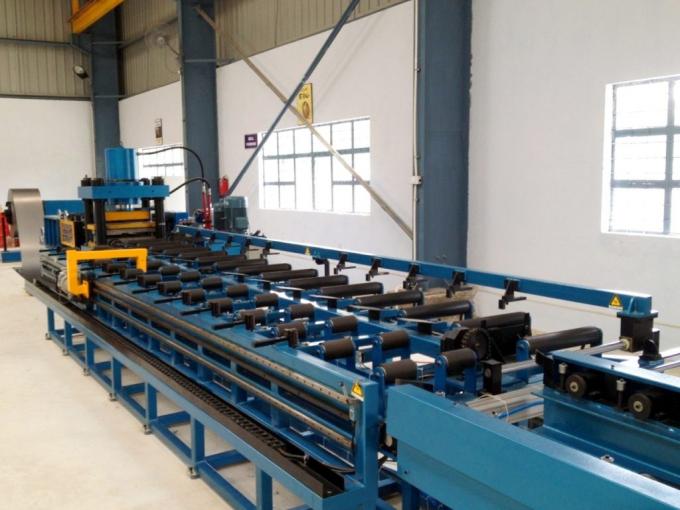

운반 속도: 5-15m/min
라디에이터 플린의 180° 회전

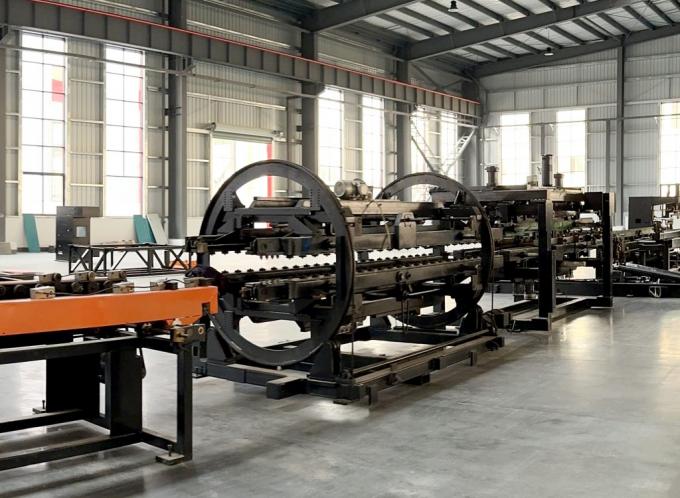

뒤집기 장치: 회전 래크, 뒤집기 래크, 송전 시스템, 뒤집기 장치, 밀기 장치 등.
첫 번째 잎은 미리 설정 된 위치에 도달 → 반대 전달 래크로 뒤집어
두 번째 잎은 미리 설정 된 위치에 도달 → 밀어 장치가 첫 번째 잎에 이동, 결합을 완료

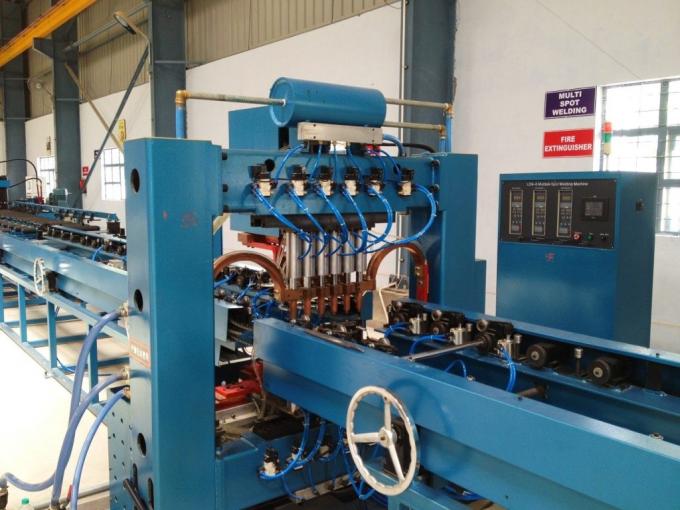

두 세트 점접속 압력 장치
전력: 60KVA
뒤집어 & 조립 후, 전점 용접 기계 정렬 & 다점 용접을 위해 작업 조각을 고정

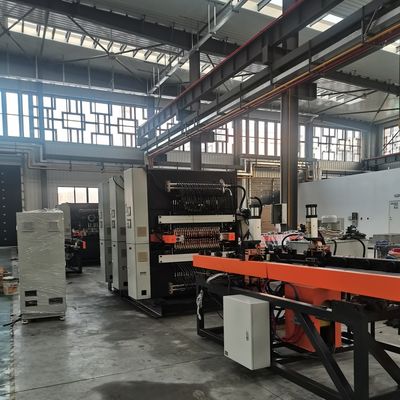

12 세트 점접속 압력 장치
이중 헤드 용접 헤드, 6점/줄
전원 공급 장치: 12 세트
전력: 12 * 50KVA
더 나은 효율을 위해 이중 줄 용접

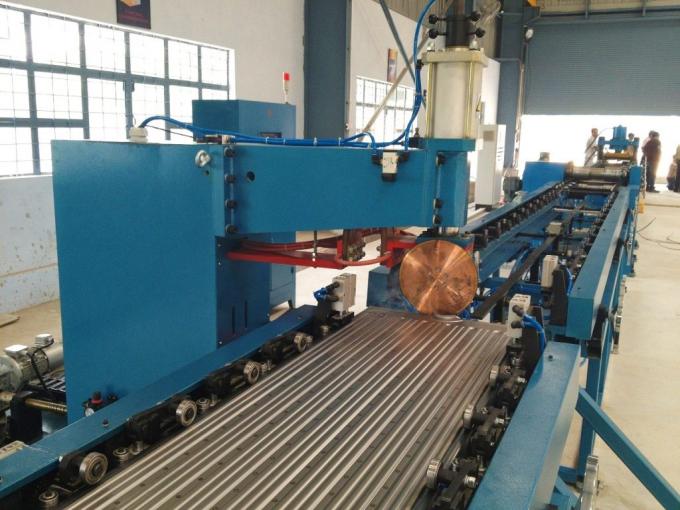

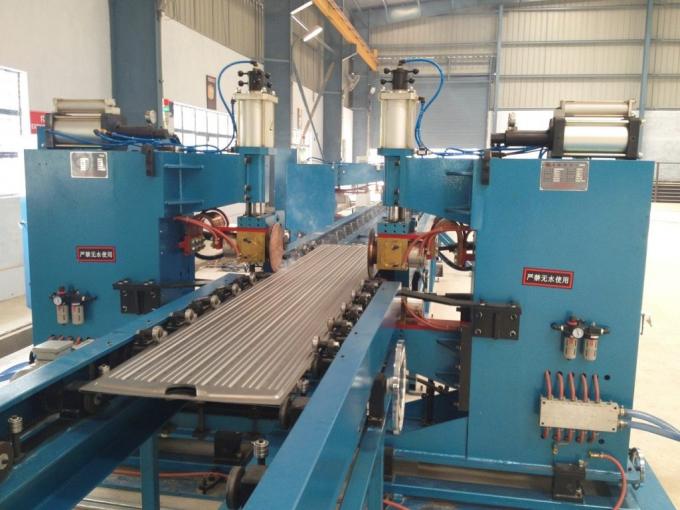

2개의 시메트리적으로 배치된 톱니 용접 기계 세트
4개 세트 톱니 용접 압력 헤드
변주 주파수 용접 전원 공급 장치 2 세트
전력: 2 * 160 KVA
최대 압력: 12,000N
이차적 전송 메커니즘
톱니 용접 속도: 0-2.8m/min
기계 상자, 구동 장치, 절단 장치, 가장자리 분쇄 메커니즘, 평준화 메커니즘, 전자 제어 시스템, 공기 시스템 등으로 구성됩니다.
롤링 셰어 디스크는 양쪽을 절단합니다. 알루미늄 툴 스틸로 만든 절단 디스크 (충격 저항성, 마모 저항성, 긴 수명)
롤링 셰어 속도: 2~6m/min
구동력: 4kW
기기, 리프팅 메커니즘, 펀칭 프레임, 펀칭 다이, 펀칭 실린더, 리프팅 실린더 및 수압 스테이션으로 구성되어 있습니다.
가장자리의 정렬과 일관성을 보장하기 위해 느슨한 끝을 깎는 데 사용됩니다.
펀싱 힘을 줄이기 위해 톱니가 있는 가장자리를 가진 펀싱 다이
펀싱 머신 압력: 160 T
2개의 장비 세트, 대칭적으로 배치
1 세트 전단 용접, 1 세트 작업 조각 뒷단 용접
파나소닉의 아르곤 활 용접 전원 공급 장치 4 세트
전류 범위: 5-315A
용접속도: 300~600mm/min

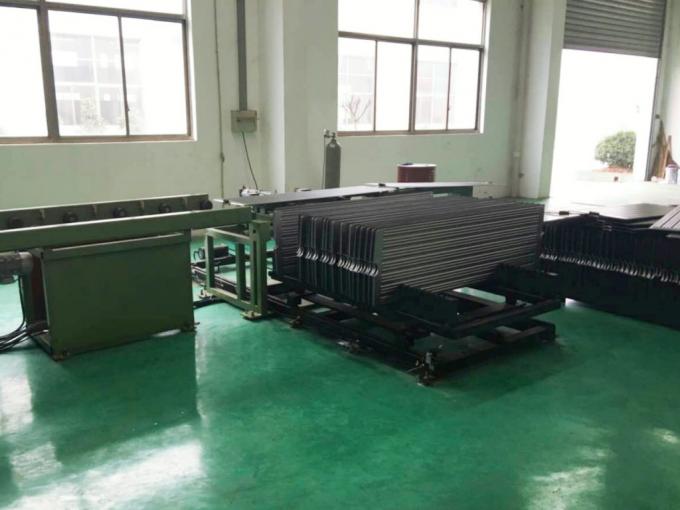

각 팔레티화 래크 용량: 40개
팔레트 간격: 45mm
잡기 방법: 실린더 클램프 재료, 클램퍼는 래크에 배치하기 위해 90°로 회전
재료 바구니 작업 방법: 세르보 스텝 움직임, 1 조각을 배치 한 다음 위치로 이동, 래크가 가득하면 수동 바구니 교체
헤더 펀치 머신 (Header Punch Machine) 은 파이프에 최대 40개의 슬롯 페어 (최다 40개의 패널) 를 생성하기 위해 자동으로 인덱스를 합니다. 파이프는 패널당 2개의 특수 모양의 직사각형 슬롯으로 잘라집니다.내부 지원 펀칭 도중 변형 방지펀치당 사이클 시간: ~ 6초
수평 조립 장치는 라디에이터 패널을 헤더 파이프에 조립하는 데 도움을줍니다. 패널은 자동 스택 머신에서 랙 고정 장치에 배치되고 그 다음 고정 장치에 배치됩니다.한쪽 끝은 수동으로 길이를 조정, 다른 끝은 턱 용접을 위해 수압 압축기를 사용하여 고정 및 위치를합니다.
가동 플랜지 장착 장치는 라디에이터 중앙선에 정밀하게 장착 플랜지를 정렬하도록 설계되었습니다.생산 변경에 대한 빠른 재구성을 허용- 세르보 모터 위치 정밀한 조립을 보장합니다.
전동 회전 장치는 한쪽에서 헤더 파이프를 용접한 후, 다른 쪽을 용접하기 위해 라디에이터 요소를 회전하도록 설계되었습니다.
트린트파르 말 트랜스포머 라디에이터 핀 생산 라인은 국제 표준을 충족하고 더 경제적이고 경쟁적인 가격을 제공합니다.
| 아니 | 이름 | 모델 | Qty | 단위 |
| 1 | 오토마틱 풀기 기계 | FJJ-0-0 | 1 | 세트 |
| 2 | 롤링 폼링 셰어링 기계 | CXJ-0-0 | 1 | 세트 |
| 3 | 턴 및 조립 기계 | FZJ-0-0 | 1 | 세트 |
| 4 | 두 개의 머리로 전점 용접기 | DN60-2C | 1 | 단위 |
| 5 | 랜트리 12개의 머리로 점접속 기계 | LM-12C | 1 | 단위 |
| 6 | 두면접접접속기 | 2*FVM160-2C | 1 | 단위 |
| 7 | 롤링 및 평준화 기계 | JPJ-0-0 | 1 | 단위 |
| 8 | 끝 뚫기 기계 | CQJ-0-0 | 1 | 단위 |
| 9 | 끝 아르곤 활 용접 기계 | YHH-4C | 2 | 단위 |
| 10 | 완제품 스파킹 기계 | MDJ-0-0 | 1 | 단위 |
| 11 | 컨베이어 랙 | SSJ-0-0 | 10 | 단위 |
| 펌마 | 공습 |
| 통제 | 미쓰비시 또는 시멘스 |
| 세르보 시스템 | 야스카와 |
| 선형 베어링 및 액추에이터 | THK |
| 수압기 | 유시 |
| 전기 | 슈나이더, 시멘스 |
