제품 상세 정보:
|
| 용량 구성: | 60 PCS/H (2M 제품 기반) | 운영자들: | 사람 1명 |
|---|---|---|---|
| 설비영역: | 65m*6.5m*2m (l*w*h) | 장비 전력 분배: | 330KVA |

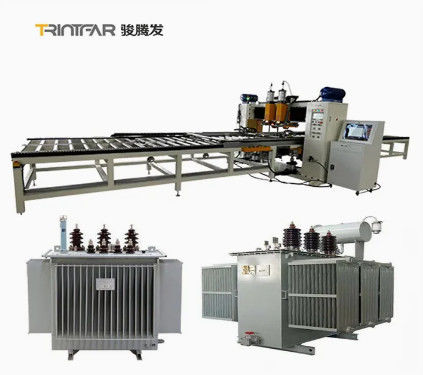

| 강조하다: | 변압기 라디에이터 핀 생산 라인,자동 변압기 라디에이터 핀 생산 라인 |
||

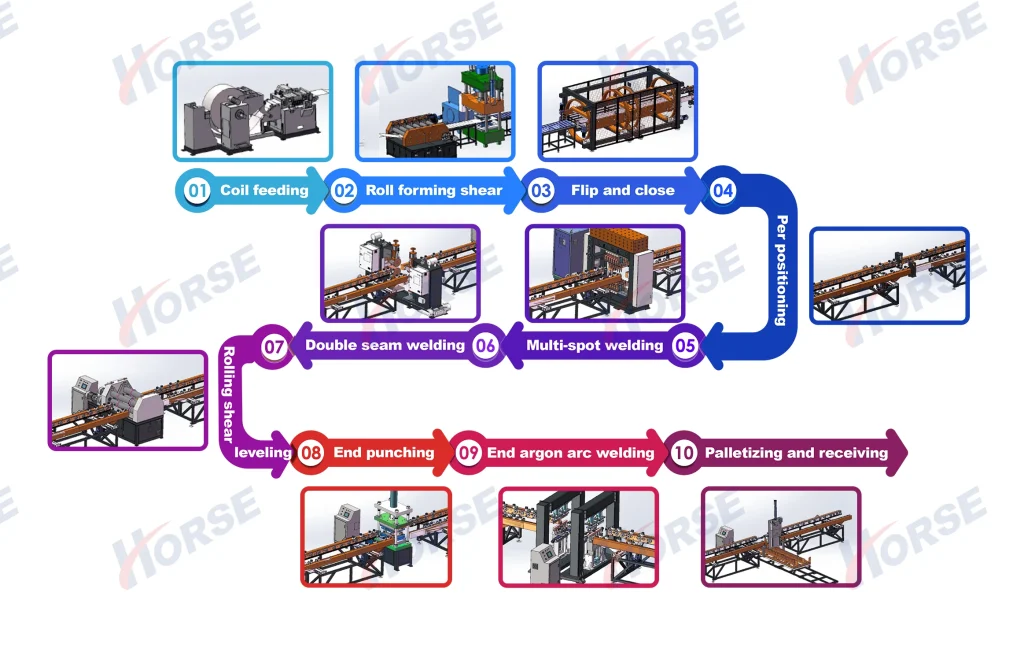

작업 흐름:릴링→ 롤 포밍→ 하이드로릭 프레스→ 턴 오버 → 다중 점 용접→ 사이드 시우드 용접 → 헤드 용접 → 사이드 셰어링 → 헤드 절단 → 최종 제품 → 자동 패널 스파킹 기계

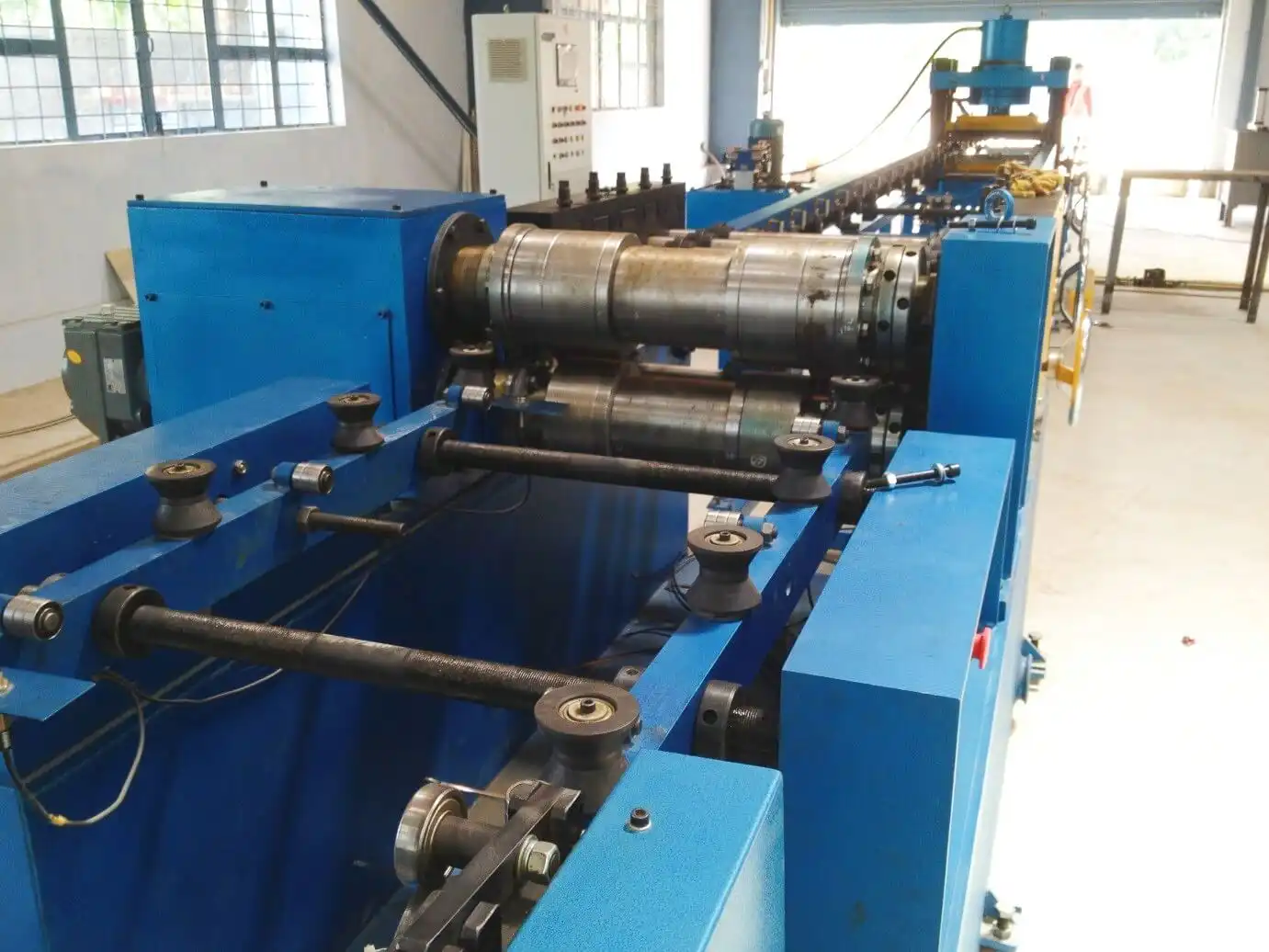

롤링 속도: 6~14m/min
조절 가능한 압력

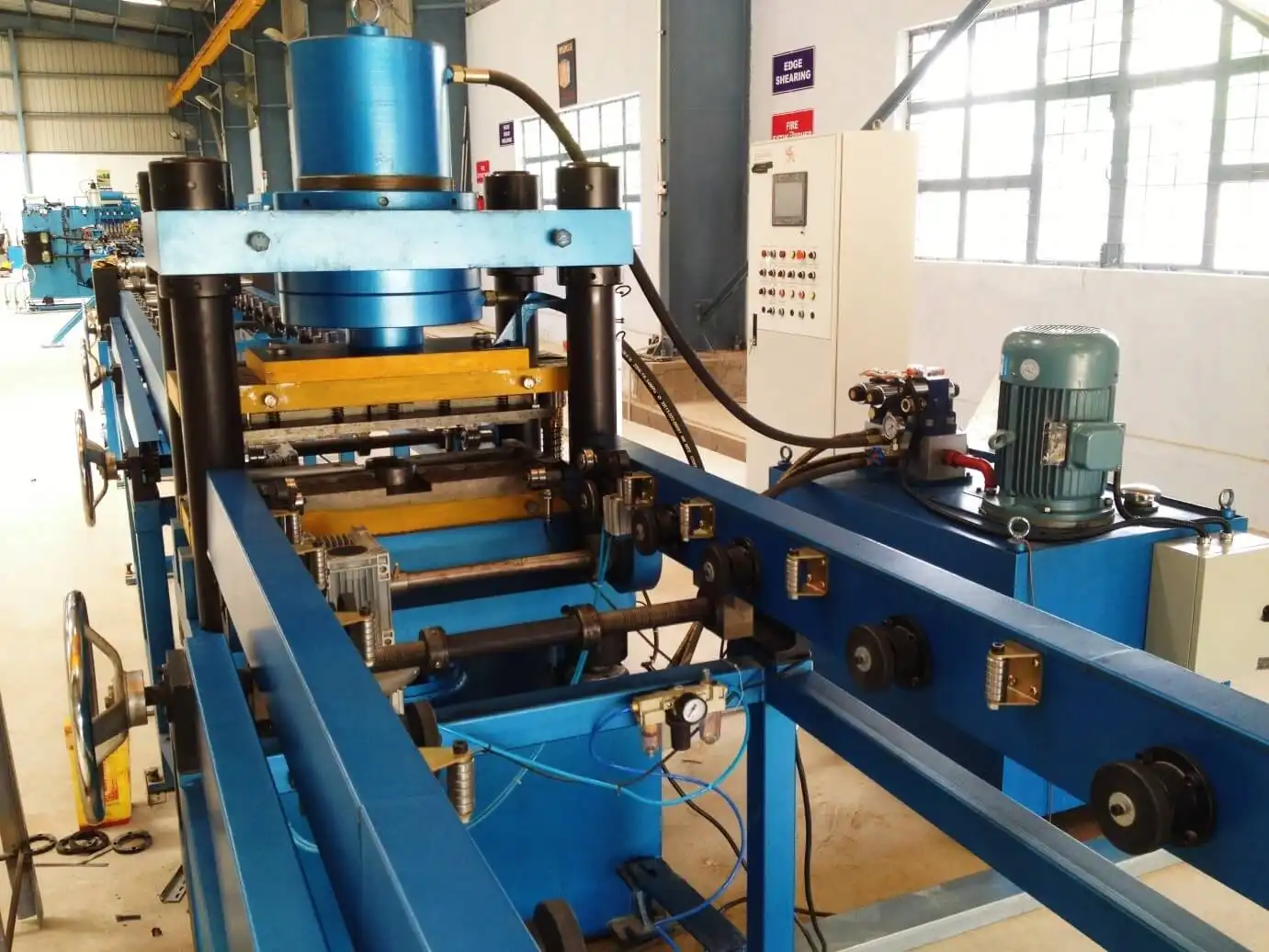

끝 펀치: 315톤의 수압 압력
로터리 인코더와 세르보 드라이브
평준화 메커니즘은 단일 조각의 평평성을 보장

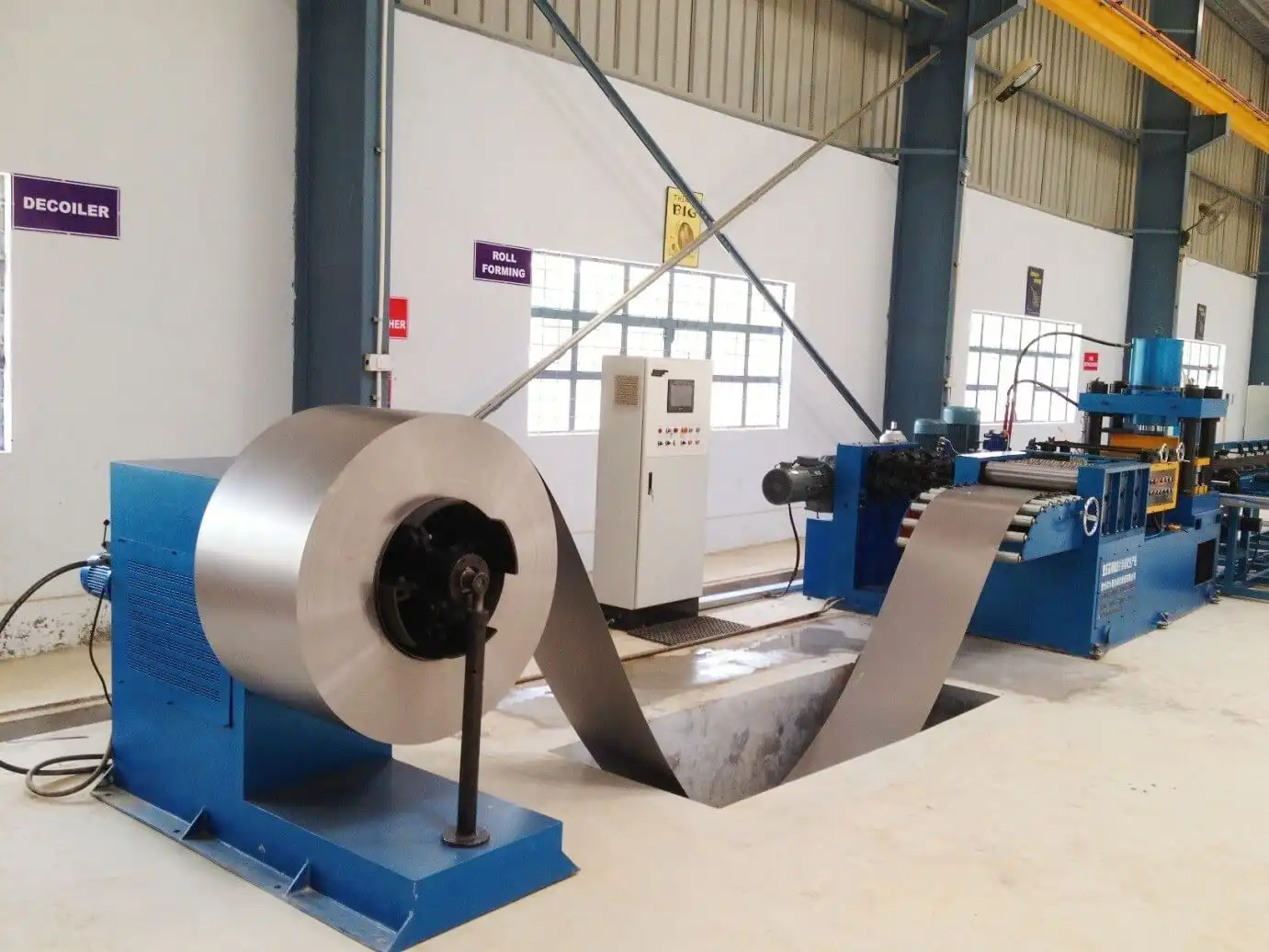

5톤의 릴딩 래크에 로딩 트롤을 통해 배치된 비틀린 재료 및 엽으로 롤링된 재료
고객 요청에 따른 선택적 버퍼 핏

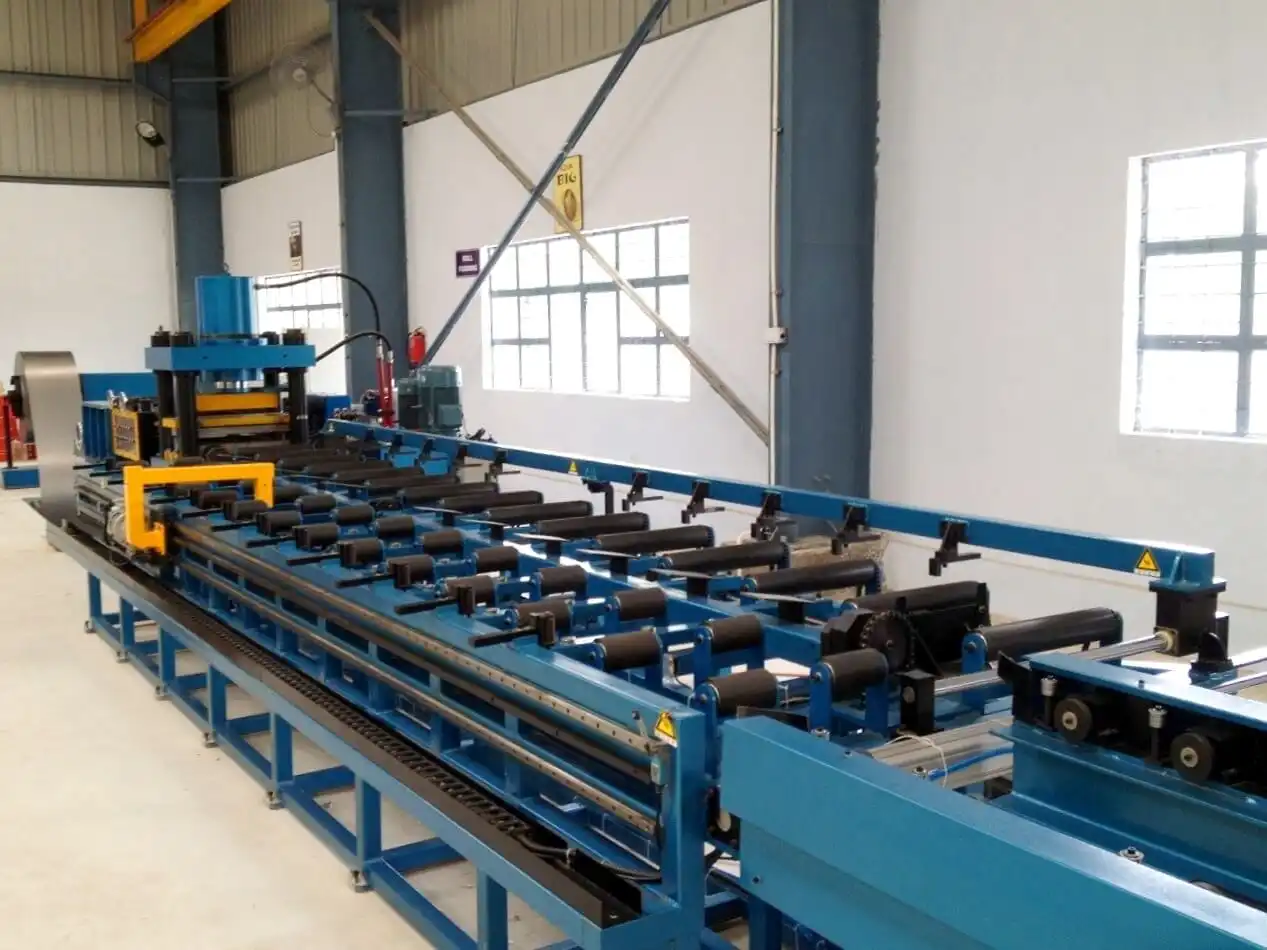

운반 속도: 5-15m/min
라디에이터 플린의 180° 회전

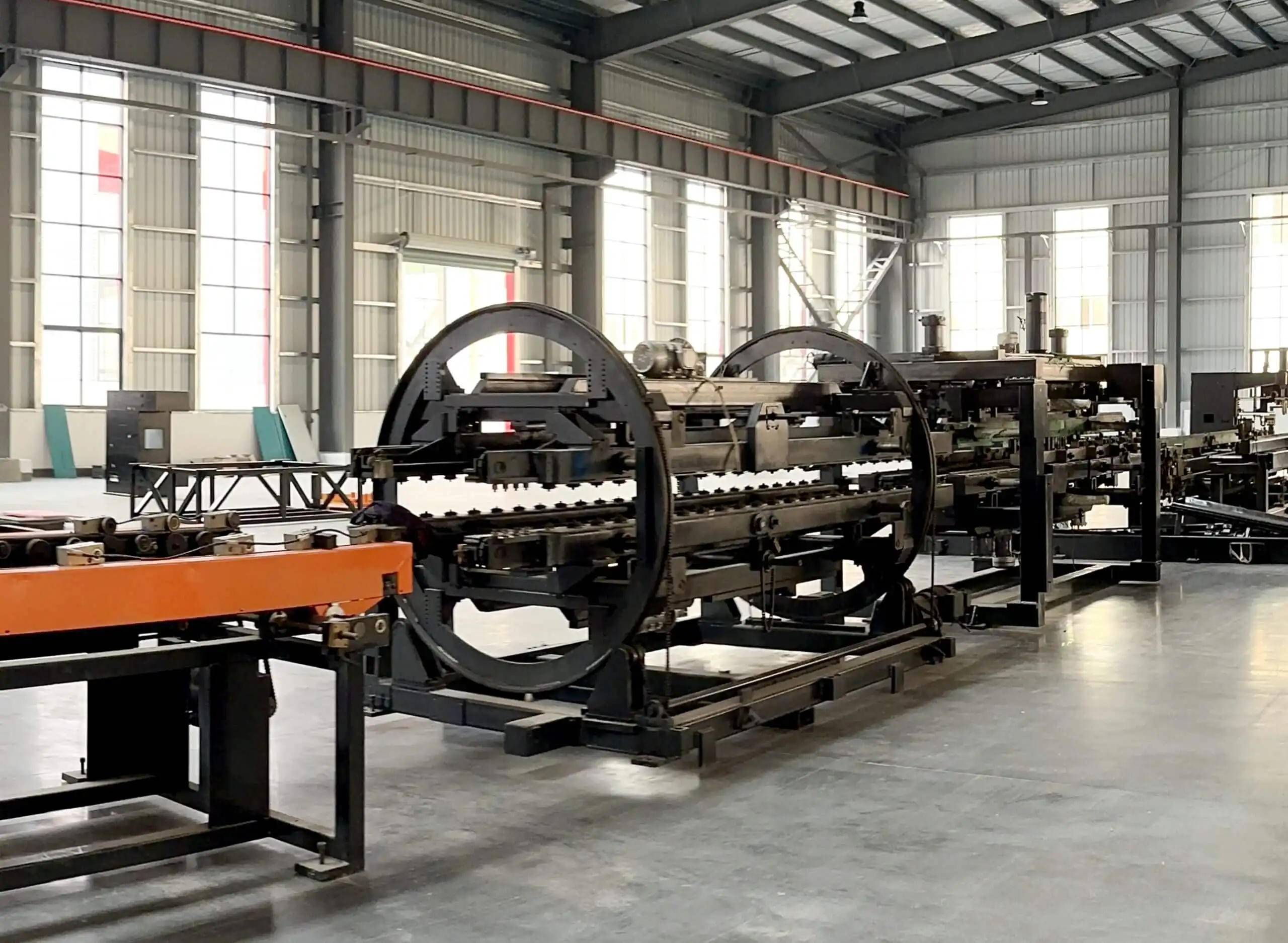

뒤집기 장치: 회전 래크, 뒤집기 래크, 송전 시스템, 뒤집기 장치, 밀기 장치 등.
첫 번째 잎은 미리 설정 된 위치에 도달 → 반대 전달 래크로 뒤집어
두 번째 잎은 미리 설정 된 위치에 도달 → 밀어 장치가 첫 번째 잎에 이동, 결합을 완료
두 세트 점접속 압력 장치
전력: 60KVA
뒤집어 & 조립 후, 전점 용접 기계 정렬 & 다점 용접을 위해 작업 조각을 고정

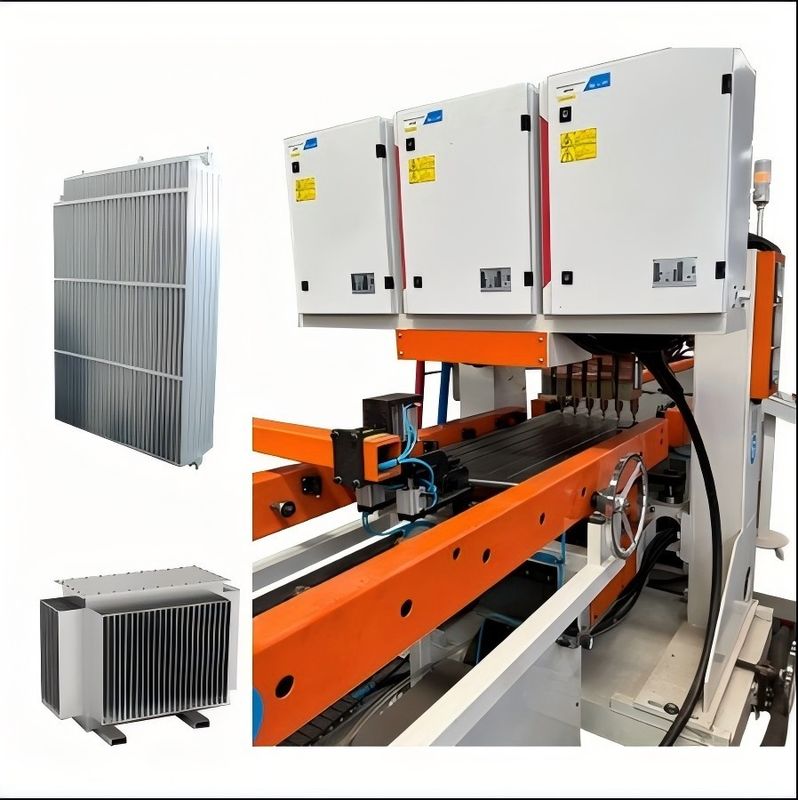

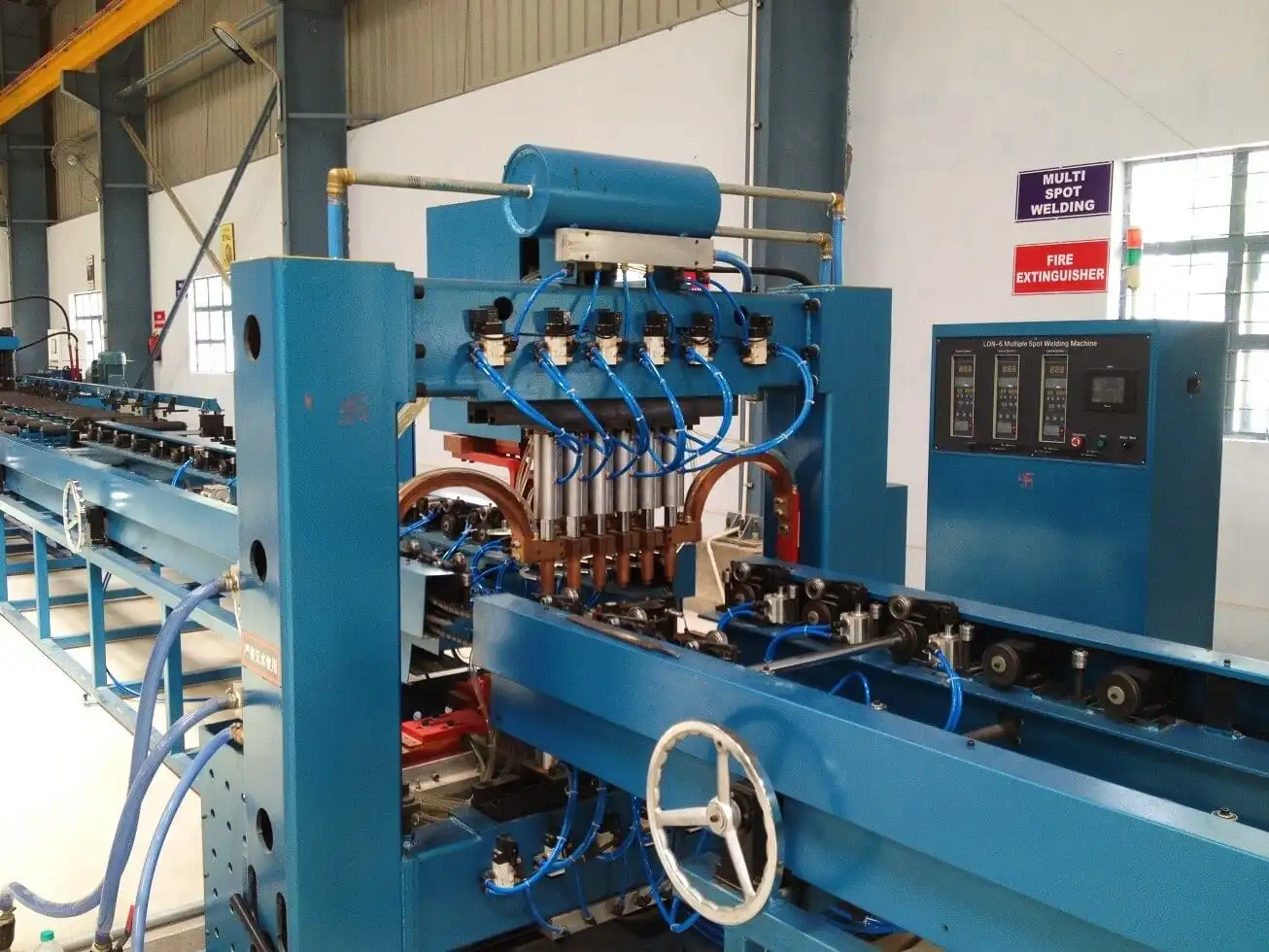

12 세트 점접속 압력 장치
이중 헤드 용접 헤드, 6점/줄
전원 공급 장치: 12 세트
전력: 12 * 50KVA
더 나은 효율을 위해 이중 줄 용접

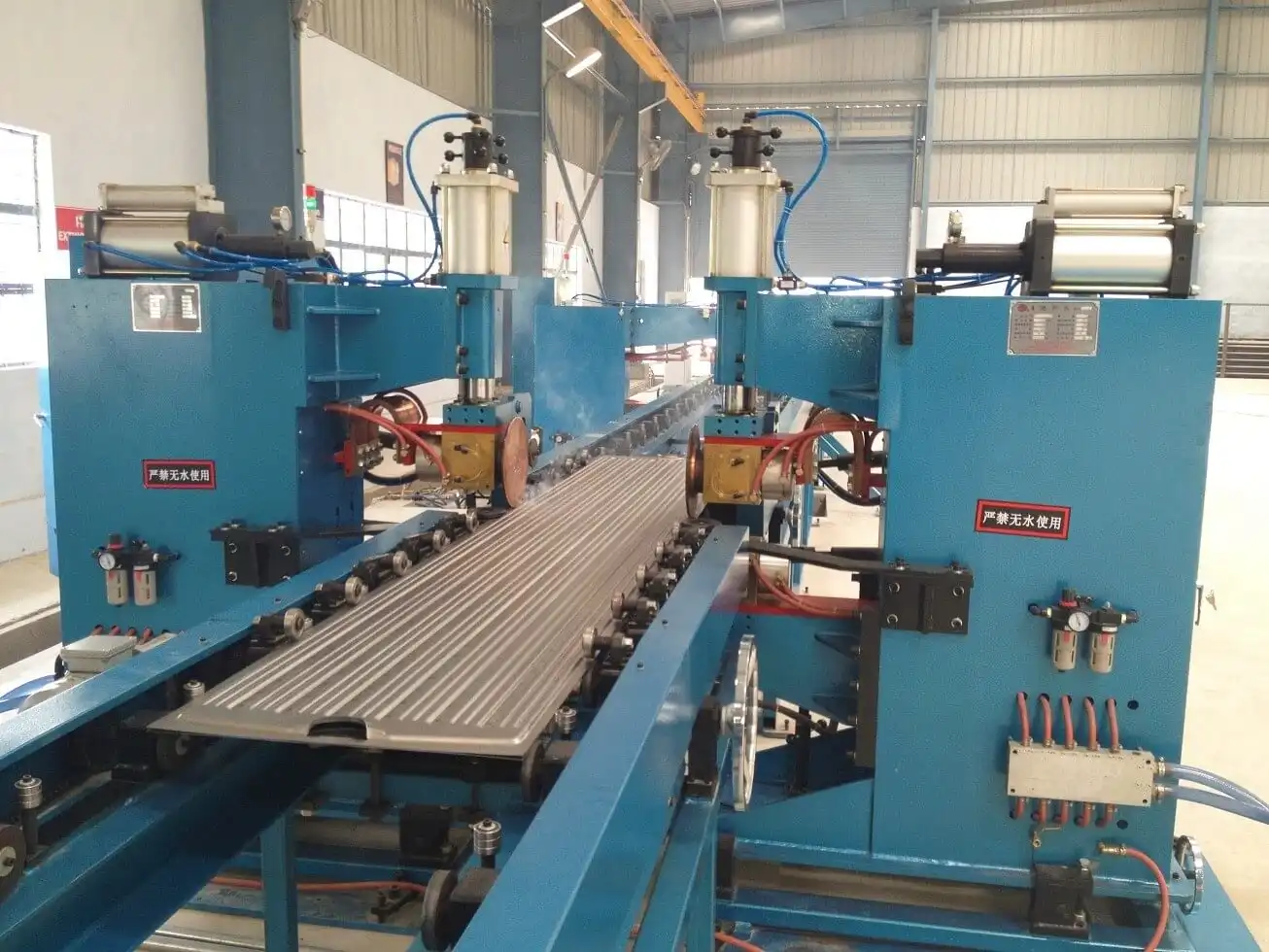

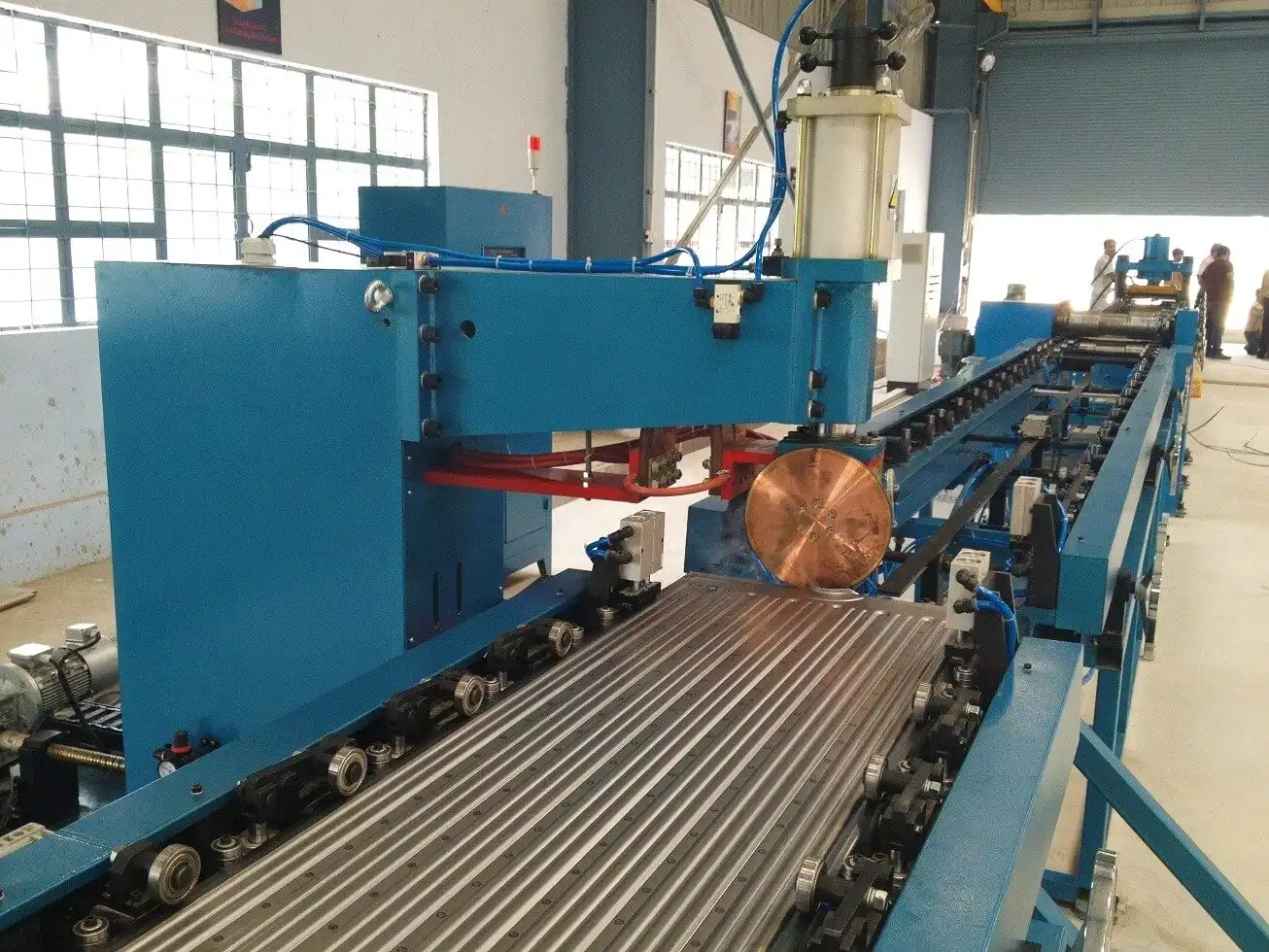

2개의 시메트리적으로 배치된 톱니 용접 기계 세트
4개 세트 톱니 용접 압력 헤드
변주 주파수 용접 전원 공급 장치 2 세트
전력: 2 * 160 KVA
최대 압력: 12,000N
이차적 전송 메커니즘
톱니 용접 속도: 0-2.8m/min
기계 상자, 구동 장치, 절단 장치, 가장자리 분쇄 메커니즘, 평준화 메커니즘, 전자 제어 시스템, 공기 시스템 등으로 구성됩니다.
롤링 셰어 디스크는 양쪽을 절단합니다. 알루미늄 툴 스틸로 만든 절단 디스크 (충격 저항성, 마모 저항성, 긴 수명)
롤링 셰어 속도: 2~6m/min
구동력: 4kW
기기, 리프팅 메커니즘, 펀칭 프레임, 펀칭 다이, 펀칭 실린더, 리프팅 실린더 및 수압 스테이션으로 구성되어 있습니다.
가장자리의 정렬과 일관성을 보장하기 위해 느슨한 끝을 깎는 데 사용됩니다.
펀싱 힘을 줄이기 위해 톱니가 있는 가장자리를 가진 펀싱 다이
펀싱 머신 압력: 160 T
2개의 장비 세트, 대칭적으로 배치
1 세트 전단 용접, 1 세트 작업 조각 뒷단 용접
파나소닉의 아르곤 활 용접 전원 공급 장치 4 세트
전류 범위: 5-315A
용접속도: 300~600mm/min

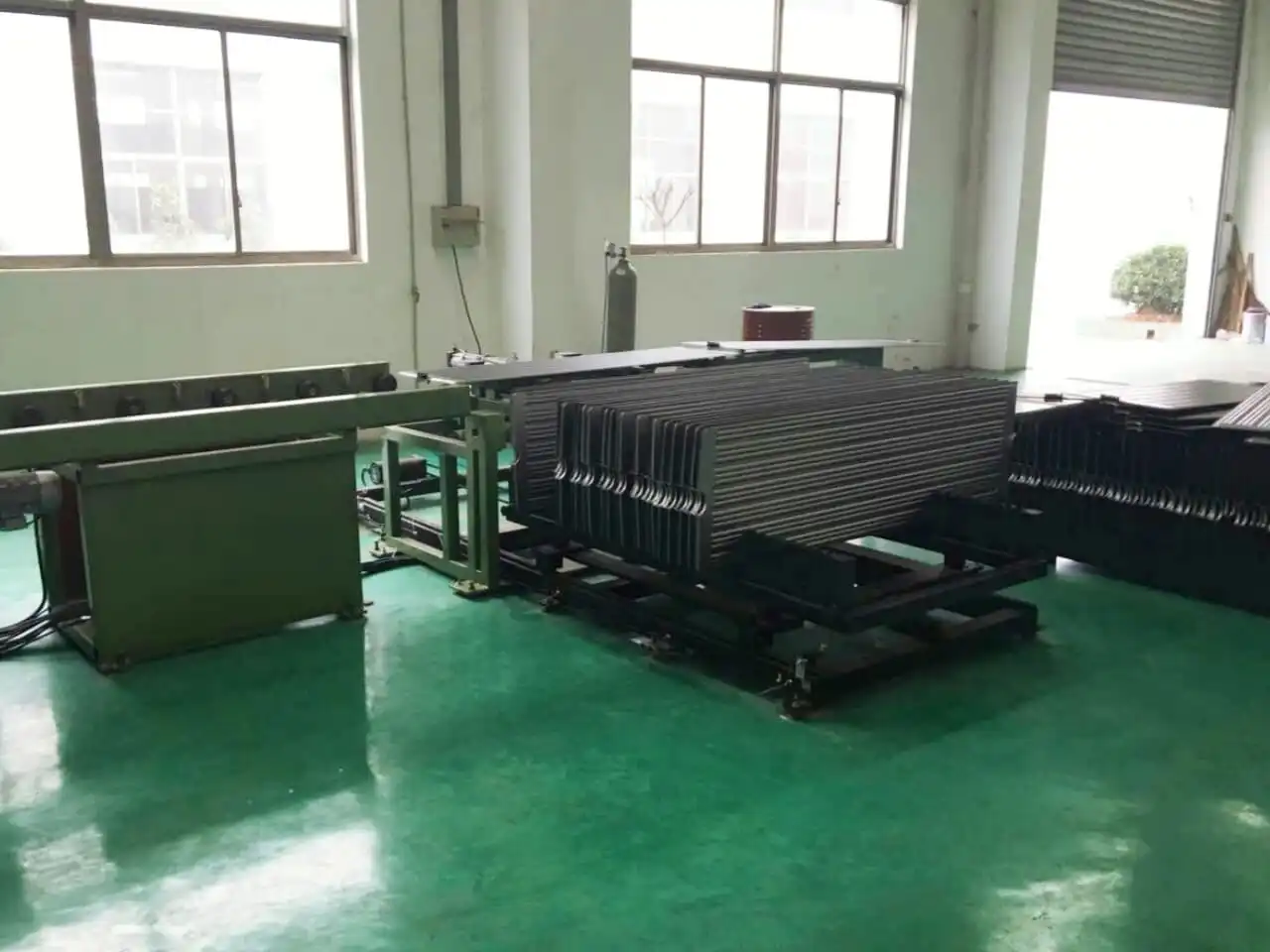

각 팔레티화 래크 용량: 40개
팔레트 간격: 45mm
잡기 방법: 실린더 클램프 재료, 클램퍼는 래크에 배치하기 위해 90°로 회전
재료 바구니 작업 방법: 세르보 스텝 움직임, 1 조각을 배치 한 다음 위치로 이동, 래크가 가득하면 수동 바구니 교체
