제품 상세 정보:
|
| Automatic Production Line: | Comprehensive | Flexible Production: | Intelligent Manufacturing |
|---|---|---|---|
| Automation: | Automation | Warranty: | 1 Year Warranty |
| Specification: | other | Production Scope: | Product Line |
| 인증: | ISO, CE, ABS | After-sales Service: | 1 Year Warranty |
| Transport Package: | Wooden Box |
작업 흐름
작업 흐름:Decoiling→rollforming→하이드로릭 프레스→돌기 → 다중점 용접→ 옆 시트 용접 → 머리 용접 → 옆 절단 → 머리 절단 → 최종 제품 → 자동 패널 스파킹 기계
주요 장비
 |
롤링 포밍 스테이션 롤링 속도: 6~14m/min 조절 가능한 압력 끝 펀치: 315톤의 수압 압력 로터리 인코더와 세르보 드라이브 평준화 메커니즘은 단일 조각의 평평성을 보장 5톤의 릴딩 래크에 로딩 트롤을 통해 배치된 비틀린 재료 및 엽으로 롤링된 재료 고객 요청에 따른 선택적 버퍼 핏 |
| 반전 및 결합 스테이션 운반 속도: 5-15m/min 라디에이터 플린의 180° 회전 뒤집기 장치: 회전 래크, 뒤집기 래크, 송전 시스템, 뒤집기 장치, 밀기 장치 등. 첫 번째 잎은 미리 설정 된 위치에 도달 → 반대 전달 래크로 뒤집어 두 번째 잎은 미리 설정 된 위치에 도달 → 밀어 장치가 첫 번째 잎에 이동, 결합을 완료 |
 |
 |
이중 헤드 선점 용접 스테이션 두 세트 점접속 압력 장치 전력: 60KVA 뒤집어 & 조립 후, 전점 용접 기계 정렬 & 다점 용접을 위해 작업 조각을 고정 |

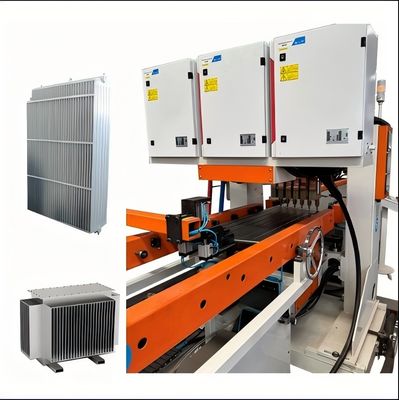

| 랜트리 멀티 스팟 용접 역 12 세트 점접속 압력 장치 이중 헤드 용접 헤드, 6점/줄 전원 공급 장치: 12 세트 전력: 12 * 50KVA 더 나은 효율을 위해 이중 줄 용접 |
 |
 |
톱니 용접 스테이션 2개의 시메트리적으로 배치된 톱니 용접 기계 세트 4개 세트 톱니 용접 압력 헤드 변주 주파수 용접 전원 공급 장치 2 세트 전력: 2 * 160 KVA 최대 압력: 12,000N 이차적 전송 메커니즘 톱니 용접 속도: 0-2.8m/min |
| 롤링 시어링 및 레벨링 스테이션 기계 상자, 구동 장치, 절단 장치, 가장자리 분쇄 메커니즘, 평준화 메커니즘, 전자 제어 시스템, 공기 시스템 등으로 구성됩니다. 롤링 셰어 디스크는 양쪽을 절단합니다. 알루미늄 툴 스틸로 만든 절단 디스크 (충격 저항성, 마모 저항성, 긴 수명) 롤링 셰어 속도: 2~6m/min 구동력: 4kW |
 |
 |
끝 펀싱 스테이션 기기, 리프팅 메커니즘, 펀칭 프레임, 펀칭 다이, 펀칭 실린더, 리프팅 실린더 및 수압 스테이션으로 구성되어 있습니다. 가장자리의 정렬과 일관성을 보장하기 위해 느슨한 끝을 깎는 데 사용됩니다. 펀싱 힘을 줄이기 위해 톱니가 있는 가장자리를 가진 펀싱 다이 펀싱 머신 압력: 160 T |
| 끝 아르곤 아크 용접 역 2개의 장비 세트, 대칭적으로 배치 1 세트 전단 용접, 1 세트 작업 조각 뒷단 용접 파나소닉의 아르곤 활 용접 전원 공급 장치 4 세트 전류 범위: 5-315A 용접속도: 300~600mm/min |
 |
 |
팔레티제역 각 팔레티화 래크 용량: 40개 팔레트 간격: 45mm 잡기 방법: 실린더 클램프 재료, 클램퍼는 래크에 배치하기 위해 90°로 회전 재료 바구니 작업 방법: 세르보 스텝 움직임, 1 조각을 배치 한 다음 위치로 이동, 래크가 가득하면 수동 바구니 교체 |
선택용 부속 기계
 |
 |
 |
 |
| 헤더 파이프 펀싱 기계 | 조립장치 | 플랜지 용접 테이블 | 웰딩을 조립하는 테이블을 돌리십시오. |
| 헤더 펀치 머신 (Header Punch Machine) 은 파이프에 최대 40개의 슬롯 페어 (최다 40개의 패널) 를 생성하기 위해 자동으로 인덱스를 합니다. 파이프는 패널당 2개의 특수 모양의 직사각형 슬롯으로 잘라집니다.내부 지원 펀칭 도중 변형 방지펀치당 사이클 시간: ~ 6초 | 수평 조립 장치는 라디에이터 패널을 헤더 파이프에 조립하는 데 도움을줍니다. 패널은 자동 스택 머신에서 랙 고정 장치에 배치되고 그 다음 고정 장치에 배치됩니다.한쪽 끝은 수동으로 길이를 조정, 다른 끝은 턱 용접을 위해 수압 압축기를 사용하여 고정 및 위치를합니다. | 가동 플랜지 장착 장치는 라디에이터 중앙선에 정밀하게 장착 플랜지를 정렬하도록 설계되었습니다.생산 변경에 대한 빠른 재구성을 허용- 세르보 모터 위치 정밀한 조립을 보장합니다. | 전동 회전 장치는 한쪽에서 헤더 파이프를 용접한 후, 다른 쪽을 용접하기 위해 라디에이터 요소를 회전하도록 설계되었습니다. |
기타 정보
| 제품 세부 정보 | 기술 서비스 |
| 트린트파르 말 트랜스포머 라디에이터 핀 생산 라인은 국제 표준을 충족하고 더 경제적이고 경쟁적인 가격을 제공합니다. | 고객중심성을 고수하고 회사에 설치, 시공, 교육 및 유지보수와 같은 전면적인 사전 판매 및 판매 후 서비스를 제공하십시오. |
| 완전 자동 트랜스포머 라디에이터 핀 생산 라인 레이아웃 다이어그램 |
판매 전 서비스: 계약 체결 전에 회사는 고객에게 다양한 생산 프로세스 솔루션과 장비에 대한 기술 컨설팅 서비스를 제공합니다. 설치 및 시공: 계약에 따르면, 우리 회사는 사용자가 지정한 시간 내에 안전하게 설비를 설치 장소로 운송합니다.그리고 기술 서비스 엔지니어를 보내 현장에 설치사용자가 기본 설치 및 시공 예비 부품을 가지고있을 때, 기술 서비스 엔지니어는 사용자가 사용할 수있는 기계를 설치하고 디버깅합니다.설치 및 시공 현장의 환경이 깔끔하다는 것을 보장합니다., 깨끗하고 질서있는. 판매 후 교육: 회사는 구매자 현장 또는 판매자 교육 센터에서 무료 기술 교육을 (최저 5일) 제공합니다. 주요 주제로는 다음과 같습니다.
장비 유지보수
|
 |
|
| 생산 결과 | |
 |
| 아니 | 이름 | 모델 | Qty | 단위 |
| 1 | 오토마틱 풀기 기계 | FJJ-0-0 | 1 | 세트 |
| 2 | 롤링 폼링 셰어링 기계 | CXJ-0-0 | 1 | 세트 |
| 3 | 턴 및 조립 기계 | FZJ-0-0 | 1 | 세트 |
| 4 | 두 개의 머리로 전점 용접기 | DN60-2C | 1 | 단위 |
| 5 | 랜트리 12개의 머리로 점접속 기계 | LM-12C | 1 | 단위 |
| 6 | 두면접접접속기 | 2*FVM160-2C | 1 | 단위 |
| 7 | 롤링 및 평준화 기계 | JPJ-0-0 | 1 | 단위 |
| 8 | 끝 뚫기 기계 | CQJ-0-0 | 1 | 단위 |
| 9 | 끝 아르곤 활 용접 기계 | YHH-4C | 2 | 단위 |
| 10 | 완제품 스파킹 기계 | MDJ-0-0 | 1 | 단위 |
| 11 | 컨베이어 랙 | SSJ-0-0 | 10 | 단위 |
| 펌마 | 공습 |
| 통제 | 미쓰비시 또는 시멘스 |
| 세르보 시스템 | 야스카와 |
| 선형 베어링 및 액추에이터 | THK |
| 수압기 | 유시 |
| 전기 | 슈나이더, 시멘스 |
