제품 상세 정보:
|
| Trademark: | TRINTFAR | Origin: | China |
|---|---|---|---|
| Production Capacity: | 50 Set/Sets Per Month | Capacity config: | 150-200Pcs/8h |
| Operators: | Manual line（7-8 people）Automatic line（5-6 people） | Equipment power distribution: | 550KW |
| Air Requirement: | 1.1m³/min | Water Requirement: | 10-25m³/h |

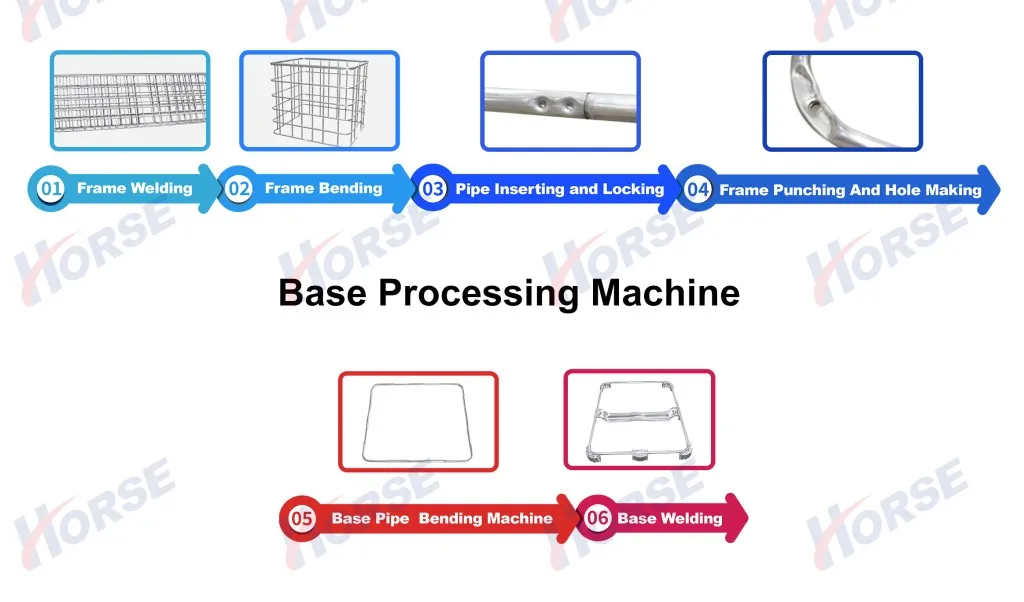

Workflow
작업 흐름:
프레임 가공: 프레임 용접 → 프레임 벤딩 → 파이프 → 삽입 및 잠금 → 프레임 펀칭 및 구멍 가공
베이스 가공: 베이스 파이프 벤딩 머신 → 베이스 용접
주요 장비
프레임 가공 기계

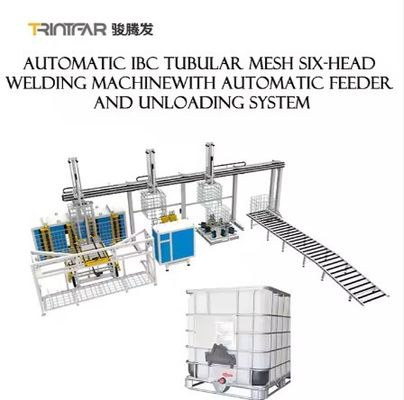

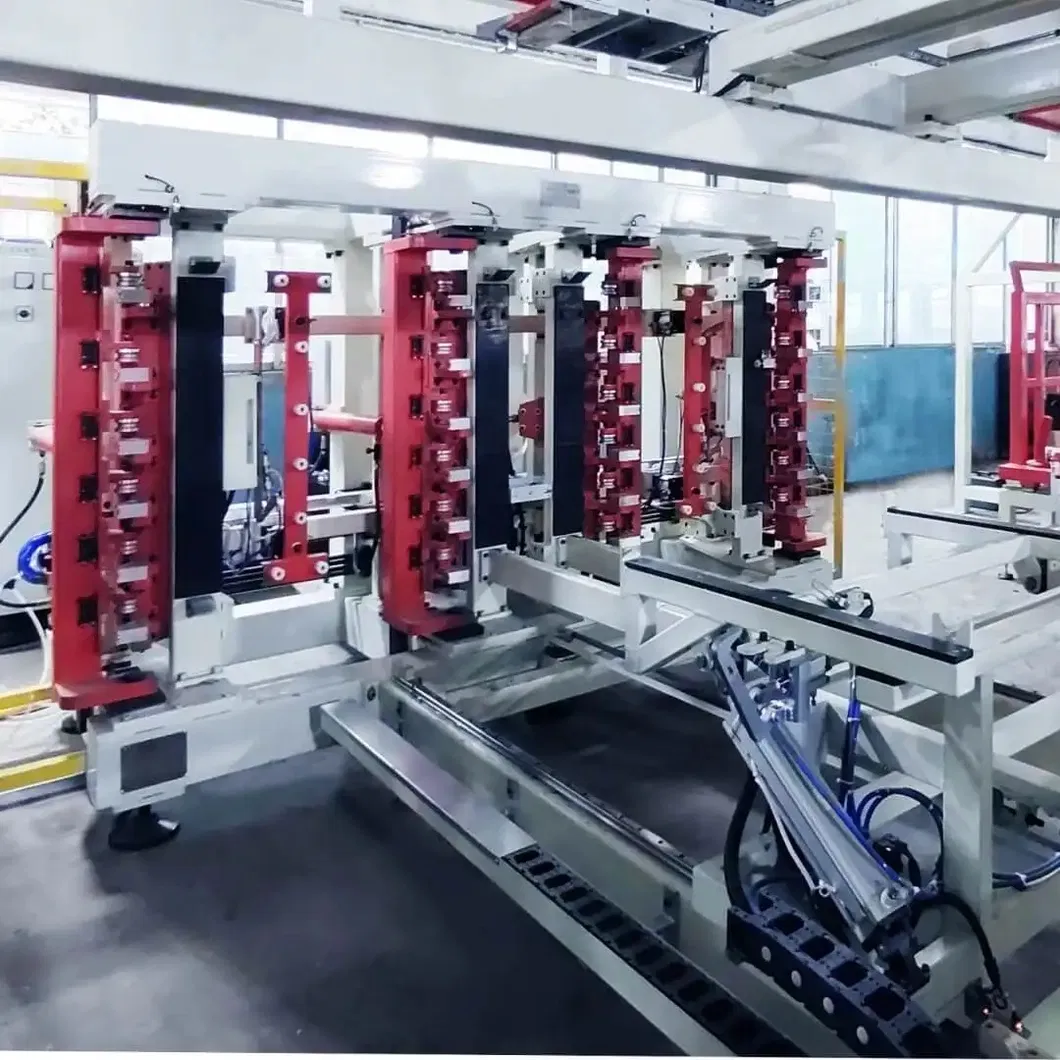

| 프레임 용접 기계 용접 효율: 45초/개 높은 강성과 안정적인 작동을 위한 강화된 갠트리 구조. 에너지 효율적인 용접을 위한 중주파 인버터 전원 공급 장치. 6개의 용접 헤드 및 전원 시스템, 각 헤드는 독립적인 전류 조절 기능으로 안정적인 용접 지점 확보. 연속 작동을 위한 이중 레이어 피더 설계: 한 피더가 용접하는 동안 다른 피더가 자재를 적재. 정밀한 위치 지정을 위한 서보 구동 스텝 벨트를 사용한 자동 스텝 용접. 자동 탈형: 용접 후 실린더가 배출되어 언로딩 준비. 자동 언로딩: 서보 제어 그리퍼가 용접된 제품을 지정된 위치로 이동시켜 인력을 줄이고 효율성을 향상시킵니다. 90° 회전 언로딩 피더로 운송 용이. |
 |
|

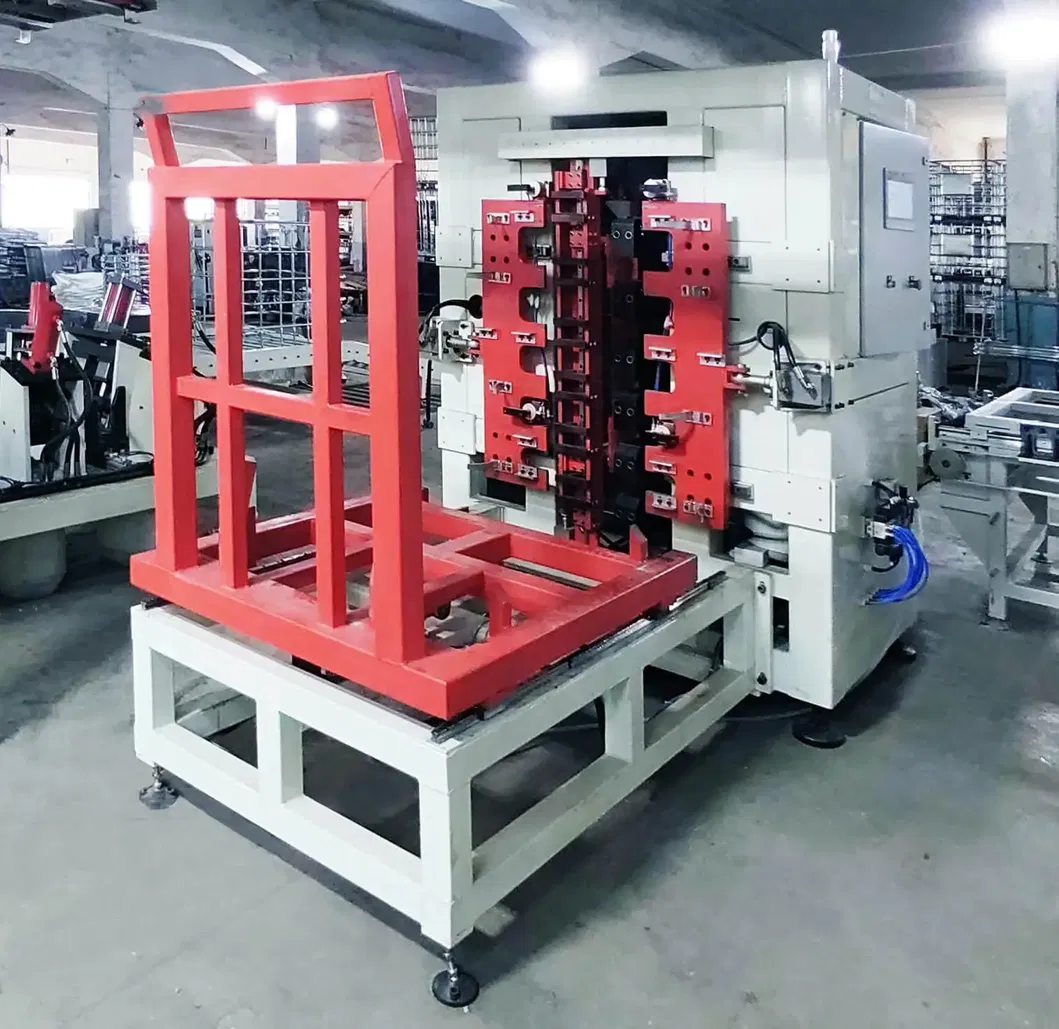

| 프레임 벤딩 머신 높은 벤딩 정밀도, 안정적인 작동 및 효율성을 위한 전체 프레임 가공. 15-20초마다 프레임 벤딩. 프레임 대각선 정확도를 보장하는 특수 벤딩 밸런스 시스템. 높은 자동화를 위한 HMI + PLC 제어. 인력 감소를 위한 자동 로딩/언로딩을 위한 매니퓰레이터 옵션. 다양한 파이프 벤딩을 위한 빠른 금형 교체. 빠른 응답, 낮은 관성 및 높은 정밀도를 갖춘 서보 유압 시스템. 고객 요구 사항에 따라 자동화를 맞춤화할 수 있는 모듈식 설계. |
|
 |
 |
| 프레임 잠금 기계 효율성 및 품질: 잠금 프로세스는 완료하는 데 약 25-30초가 소요됩니다. 높은 삽입 정밀도, 강력한 잠금, 안정적이고 효율적인 작동을 위해 전체로 가공된 기계 프레임. 높은 자동화를 위한 HMI + PLC 제어. 인력 감소를 위한 자동 로딩/언로딩을 위한 매니퓰레이터 옵션. 다양한 잠금 파이프 요구 사항을 충족하고 쉬운 금형 교체를 위한 빠른 금형 교체. 빠른 응답, 낮은 관성 및 높은 정밀도를 갖춘 서보 유압 시스템. 고객 요구 사항에 따라 자동화를 맞춤화할 수 있는 모듈식 설계. |
|
 |
|

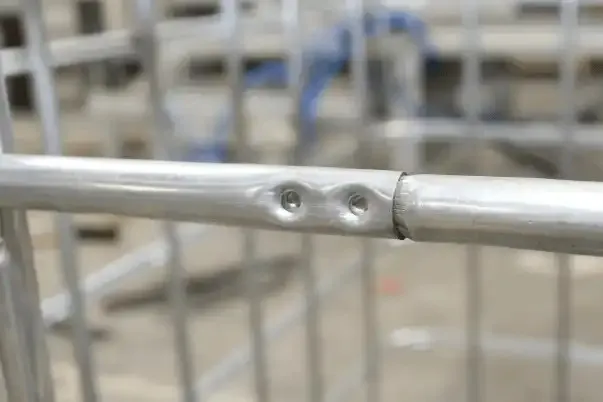

| 펀칭 및 구멍 가공 기계 효율성 및 품질: 잠금 프로세스는 완료하는 데 약 25-30초가 소요됩니다. 기계 프레임: 높은 정밀도, 안정적이고 효율적인 작동을 위한 전체 바디 가공. 제어 시스템: 높은 자동화를 위한 HMI + PLC. 매니퓰레이터: 인력 감소를 위한 자동 로딩/언로딩 옵션. 빠른 금형 교체: 다양한 파이프 펀칭 요구 사항을 충족하기 위해 금형을 쉽게 교체. 서보 유압 시스템: 빠른 응답, 낮은 관성 및 높은 정밀도. 모듈식 설계: 고객 요구 사항에 따라 맞춤형 자동화. |
|
베이스 가공 기계
| 베이스 파이프 벤딩 머신 | 베이스 파이프 용접 기계 | |
|
|

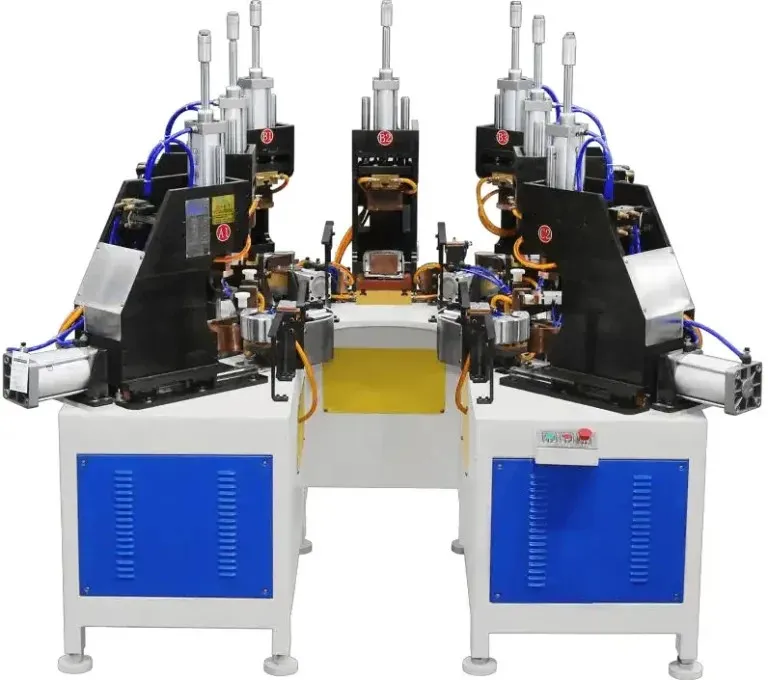

설계:베이스 프레임 용접을 위한 7개의 용접 헤드가 있는 수평 구조. 작업자는 로딩/언로딩만 하면 되며 용접은 자동입니다. 전원:3세트의 MF DC 160KVA. 장점:제품 품질 및 생산 속도를 향상시키고, 비용을 절감하며, 수동 용접으로 인한 불안정성을 제거합니다. 더 높은 자동화 및 생산 효율성. |
| 기타 정보 | ||

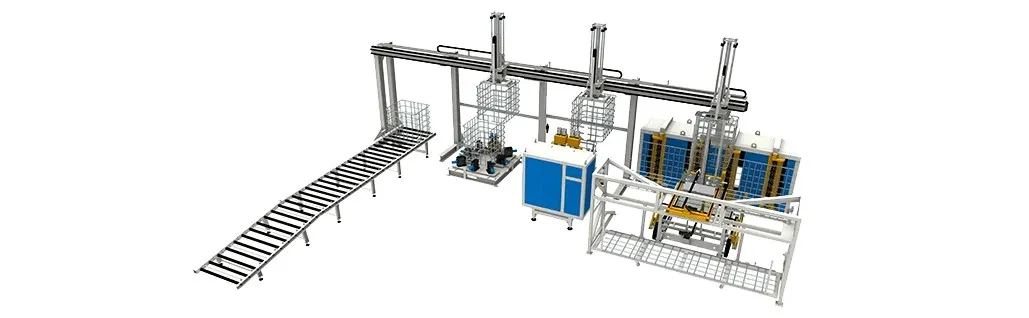

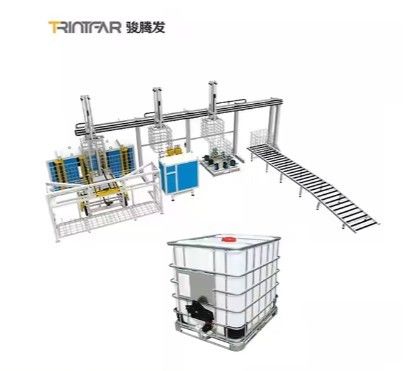

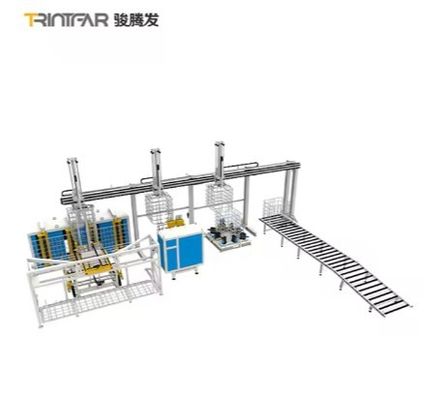

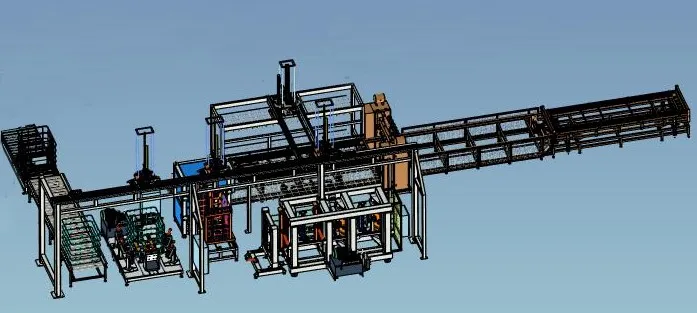

| IBC 케이지 프레임 생산 라인 레이아웃 다이어그램 | ||
 |
 |
|

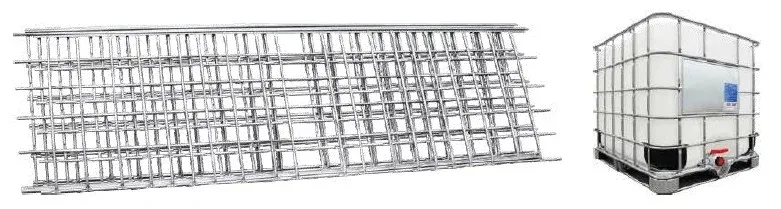

| 생산 결과 | ||
|
||
| NO | 장비 이름 | 단위 | 수량 | 주요 기능 |
| 1 | 메쉬 갠트리 용접기 | 단위 | 1 | 메쉬 다중점 용접 |
| 2 | 메쉬 자동 공급기 | 세트 | 1 | 긴 튜브 및 짧은 튜브 자동 로딩 |
| 3 | 메쉬 재료 취급 매니퓰레이터 | 단위 | 1 | 메쉬 언로딩(적재) |
| 4 | 4축 벤딩 머신 | 세트 | 1 | 수축 헤드가 있는 메쉬 벤딩 및 성형 |
| 5 | 잠금 기계 | 세트 | 1 | 메쉬 벤딩 및 인터로킹 |
| 6 | 평탄화 펀칭기 | 세트 | 1 | 프레임 아래 바닥 튜브 펀칭 및 절단 |
| 7 | 프레임 매니퓰레이터 | 세트 | 1 | 프레임을 잡기 위해 위아래로 움직이는 3개의 매니퓰레이터 |
| 8 | 강철 발 용접기 | 세트 | 1 | 바닥 프레임의 강철 발 용접 |
| 9 | 강철 발 용접기 재료 취급 매니퓰레이터 | 세트 | 1 | 용접 후 바닥 프레임 꺼내기, 이송 및 적재 |
| 10 | 자동 기밀 기계 | 세트 | 1 | 라이너의 기밀성 테스트 |
| 11 | 바닥 파이프용 자동 이중 벤딩 머신 | 세트 | 1 | 바닥 튜브의 수축, 엠보싱 및 벤딩 |
| 12 | 진동 테스트 플랫폼 | 세트 | 1 | IBC 배럴의 견고성 및 보호 테스트 |
