제품 상세 정보:
|
| 용량 구성: | 60 PCS/H (2M 제품 기반) | 운영자들: | 사람 1명 |
|---|---|---|---|
| 설비영역: | 65m*6.5m*2m (l*w*h) | 장비 전력 분배: | 330KVA |
 |

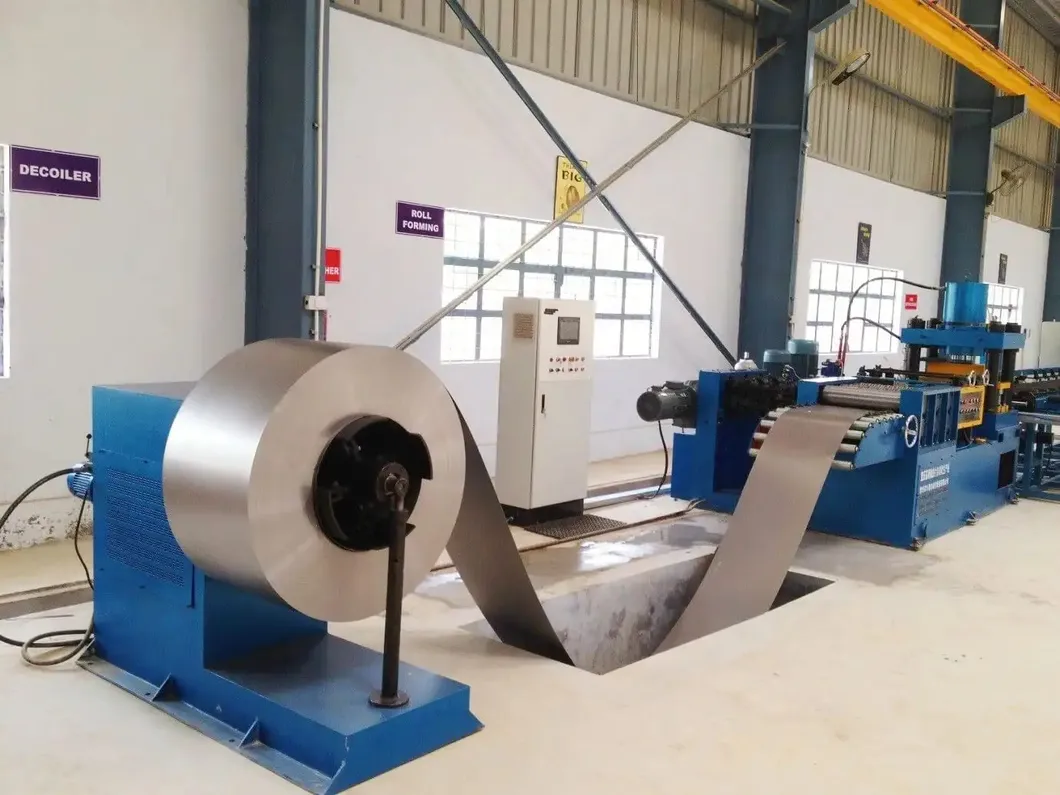

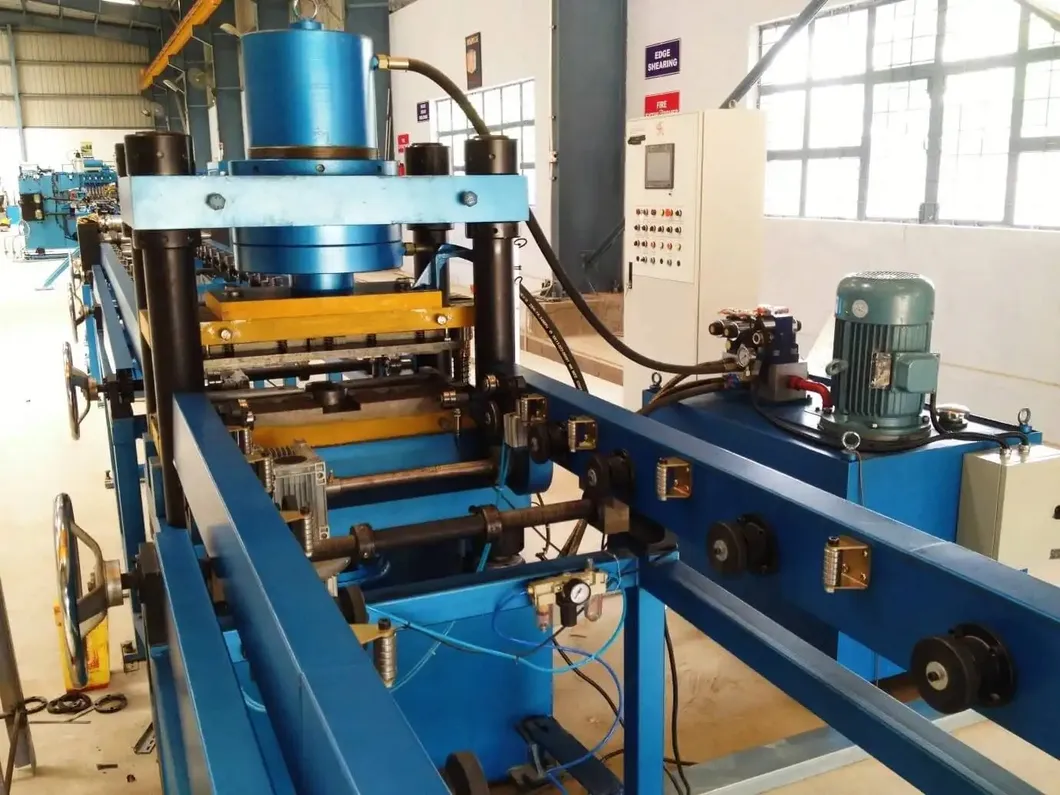

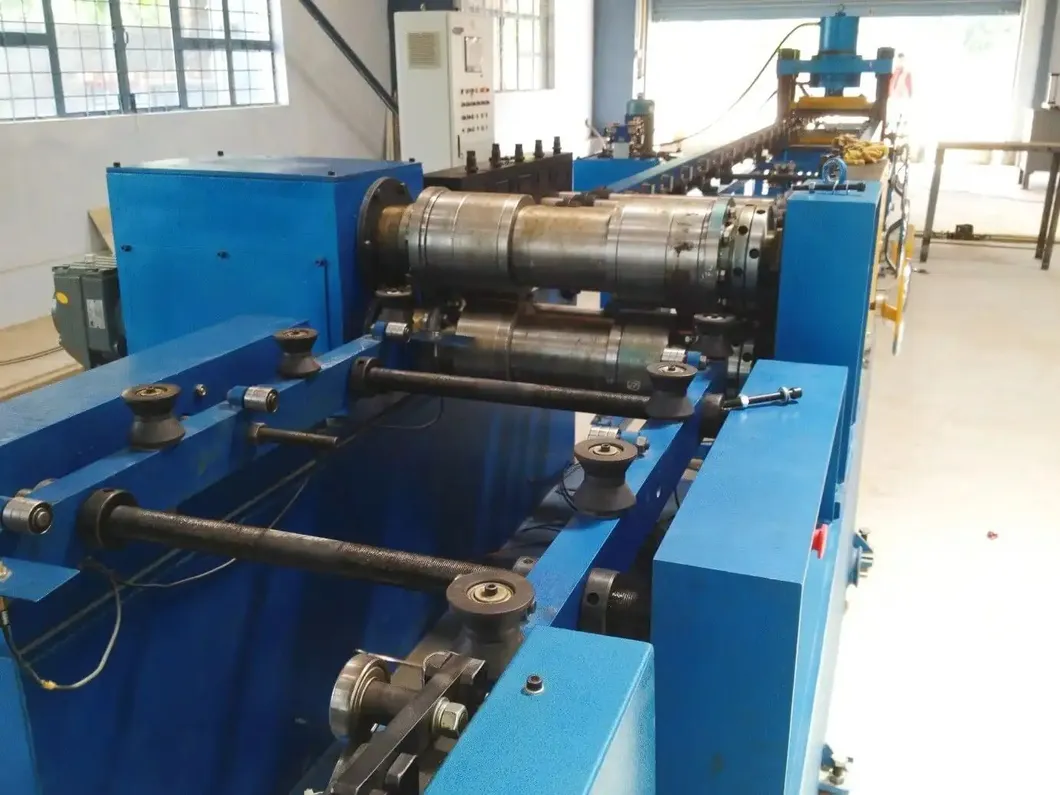

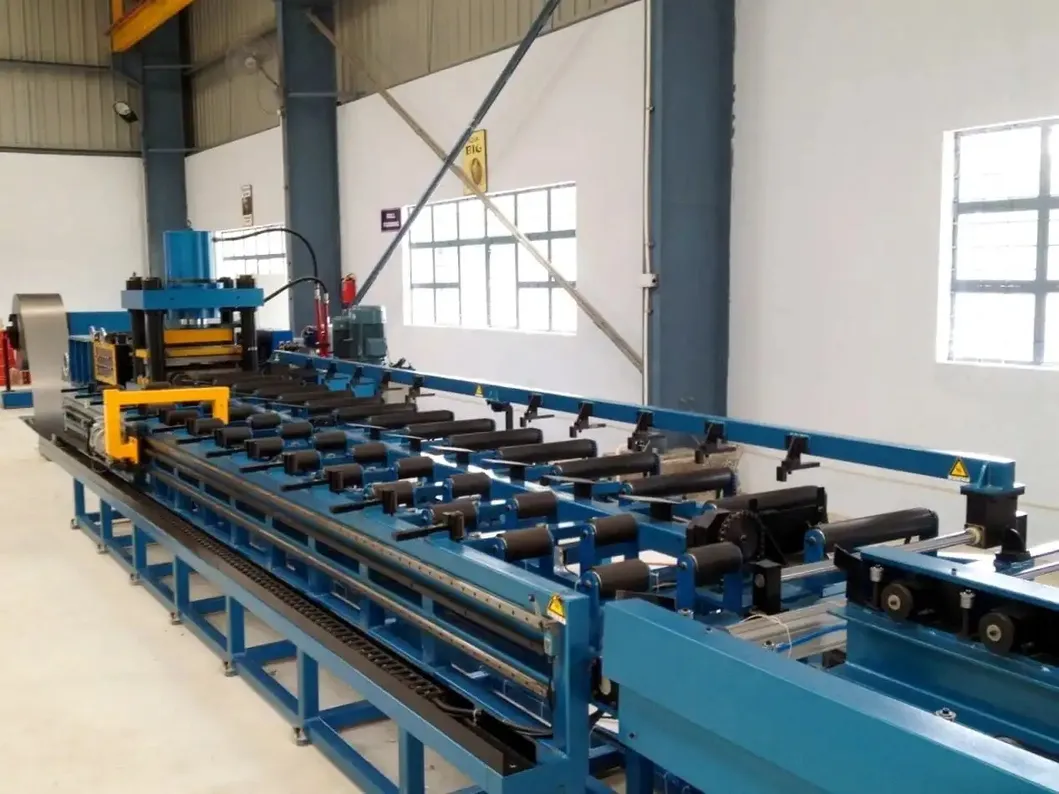

롤 성형 스테이션 롤링 속도: 6-14m/min 조절 가능한 압력 엔드 펀치: 315톤 유압 프레스 길이/크기 정확도를 위한 로터리 엔코더 및 서보 드라이브 레벨링 메커니즘은 단일 부품의 평탄도를 보장합니다. 언롤된 재료는 로딩 트롤리를 통해 5톤 언로딩 랙에 배치되고 시트로 롤링됩니다. 고객 요청에 따라 선택적 버퍼 피트 |
| 뒤집기 및 조립 스테이션 컨베잉 속도: 5-15m/min 라디에이터 핀 180° 뒤집기 뒤집기 장치: 회전 랙, 뒤집기 랙, 전송 시스템, 뒤집기 장치, 밀기 장치 등 첫 번째 시트가 사전 설정 위치에 도달 → 반대쪽 컨베잉 랙으로 뒤집힘 두 번째 시트가 사전 설정 위치에 도달 → 밀기 장치가 첫 번째 시트로 이동하여 조립 완료 |
 |
 |
이중 헤드 사전 점 용접 스테이션 두 세트의 점 용접 압력 장치 전원: 60KVA 뒤집기 및 조립 후, 사전 점 용접기는 다중 점 용접을 위해 공작물을 정렬하고 고정합니다. |

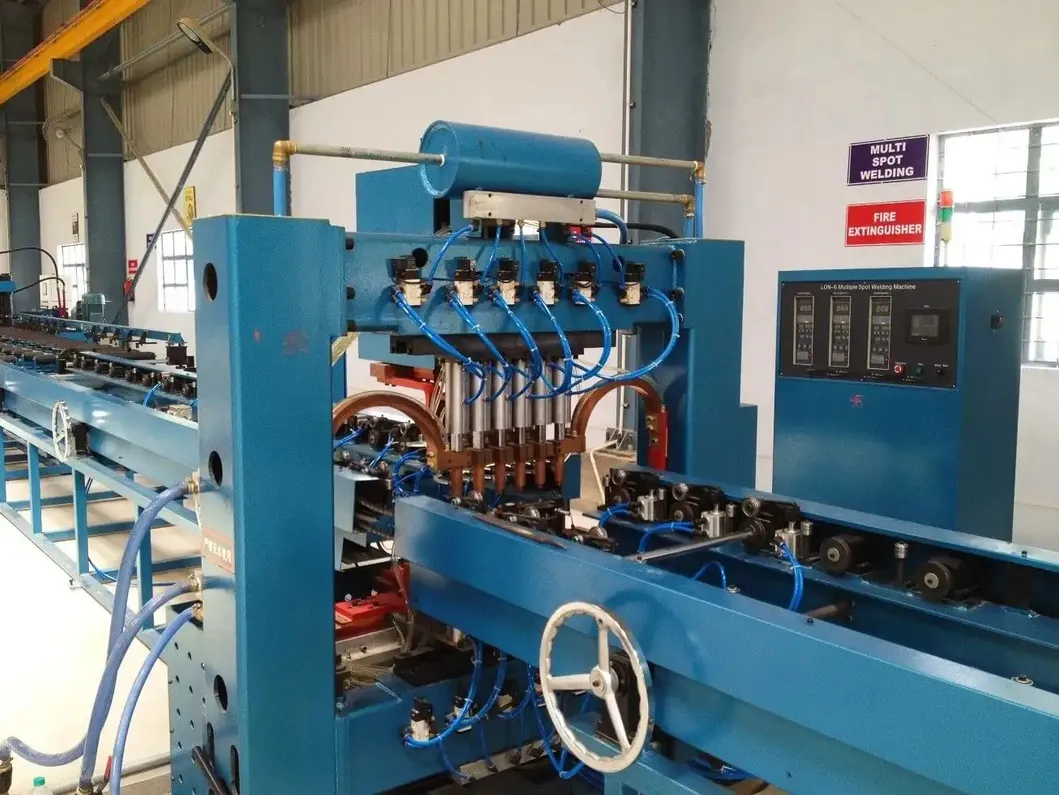

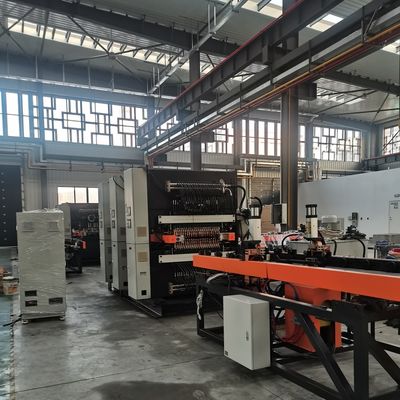

| 갠트리 다중 점 용접 스테이션 12세트의 점 용접 압력 장치 이중 헤드 용접 헤드, 6점/행 AC 전원 공급 장치: 12세트 전원: 12 * 50KVA 효율성 향상을 위한 이중 행 용접 |
 |

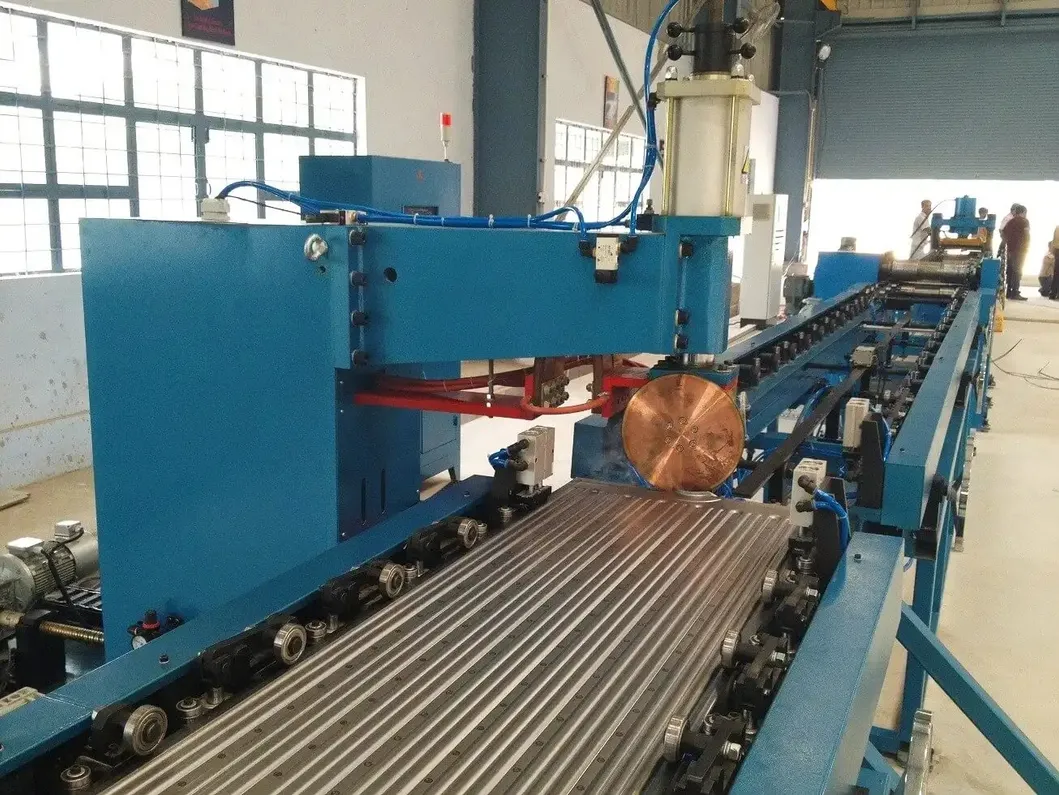

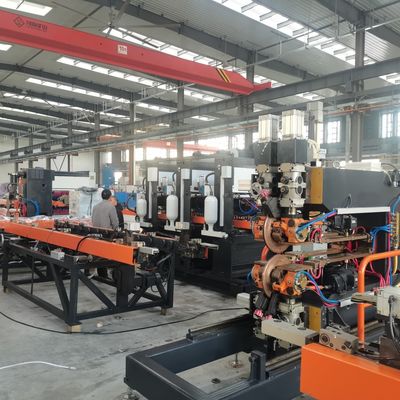

| 양면 이음매 용접 스테이션 2세트의 이음매 용접기, 대칭 배열 4세트의 이음매 용접 압력 헤드 2세트의 가변 주파수 용접 전원 공급 장치 전원: 2 * 160KVA 최대 압력: 12,000N 차동 전송 메커니즘 이음매 용접 속도: 0-2.8m/min |
|
| 롤 전단 및 레벨링 스테이션 기계 상자, 구동 장치, 전단 장치, 가장자리 파쇄 메커니즘, 레벨링 메커니즘, 전자 제어 시스템, 공압 시스템 등으로 구성 롤 전단 디스크는 양쪽을 절단합니다. 커터 디스크는 합금 공구강으로 제작 (충격 방지, 내마모성, 긴 수명) 롤 전단 속도: 2-6m/min 구동 전력: 4kW |
 |
 |
엔드 펀칭 스테이션 베이스, 리프팅 메커니즘, 펀칭 프레임, 펀칭 다이, 펀칭 실린더, 리프팅 실린더 및 유압 스테이션으로 구성 가장자리 정렬 및 일관성을 보장하기 위해 느슨한 끝단을 전단하는 데 사용 펀칭력 감소를 위한 경사진 가장자리가 있는 펀칭 다이 펀칭기 압력: 160T |
| 엔드 아르곤 아크 용접 스테이션 2세트의 장비, 대칭 배열 1세트는 공작물의 전면 용접용, 1세트는 후면 용접용 4세트의 Panasonic 아르곤 아크 용접 전원 공급 장치 전류 범위: 5-315A 용접 속도: 300-600mm/min |
 |
| 팔레타이징 스테이션 팔레타이징 랙당 보관 수량: 40개 팔레트 간격: 45mm 잡는 방법: 실린더가 재료를 클램프하고, 그리퍼가 90° 회전하여 랙에 배치 자재 카트 작업 방식: 서보 스텝 이동, 1개 배치 후 다음 위치로 이동, 랙이 가득 차면 수동 카트 교체 |
선택적 부속 기계
 |
 |
 |
|
| 헤더 파이프 펀칭기 | 조립 고정구 | 플랜지 용접 테이블 | 조립 용접용 턴오버 테이블 |

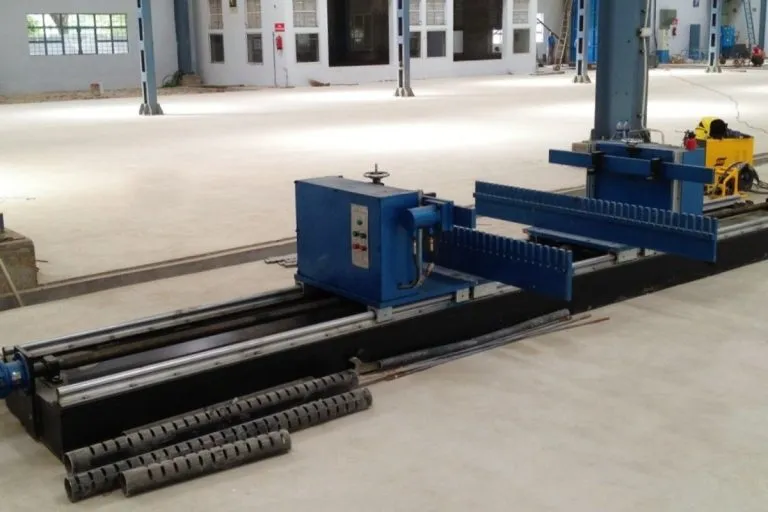

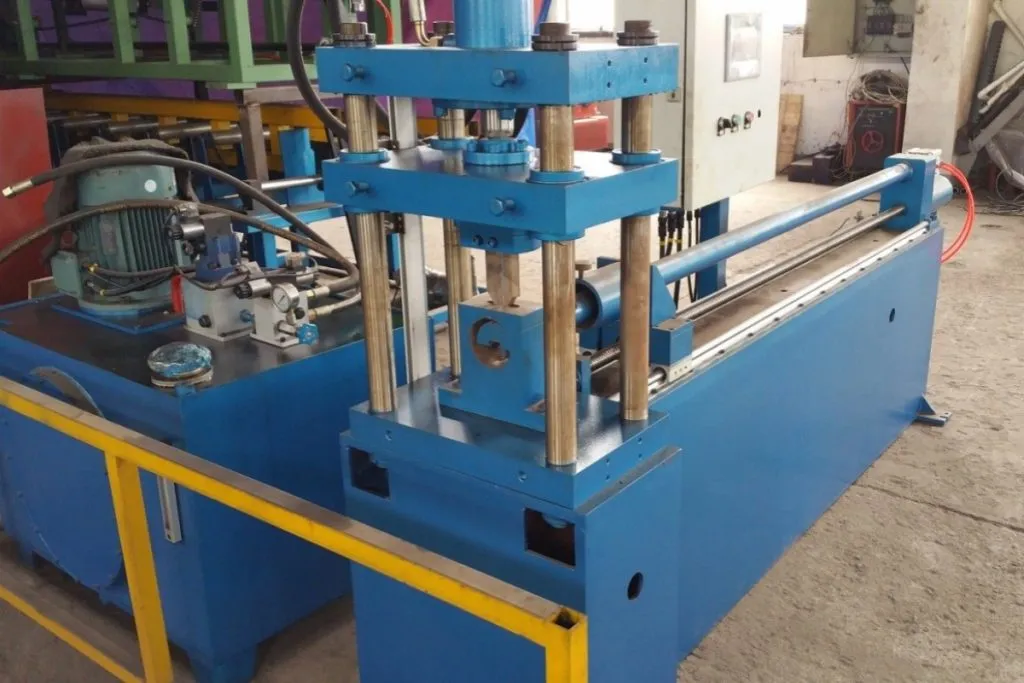

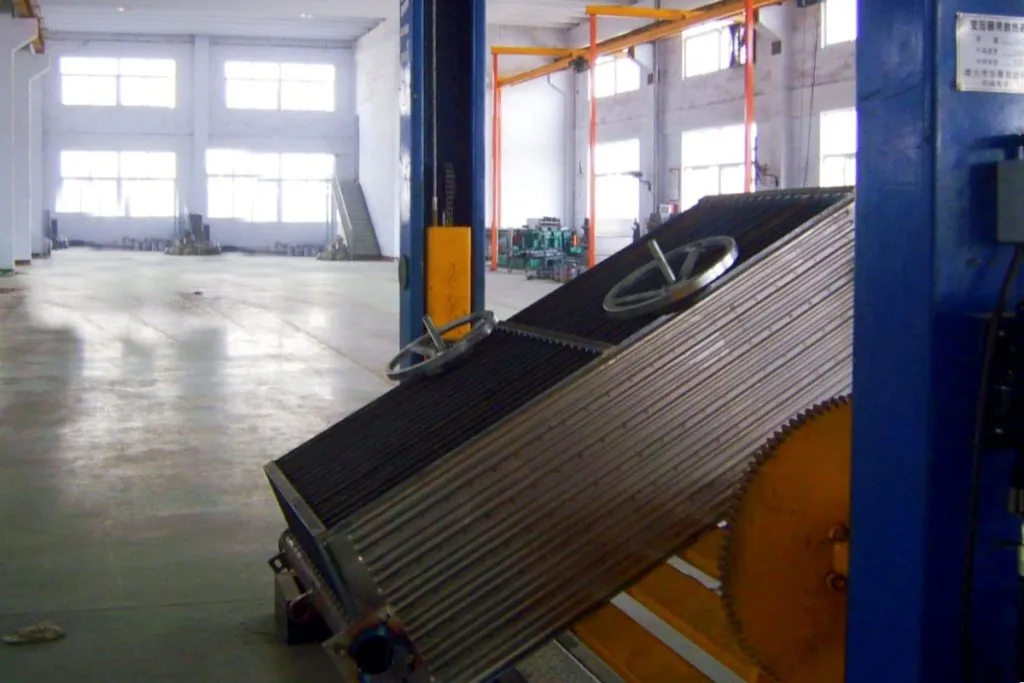

| 헤더 펀치 기계는 자동으로 인덱싱하여 파이프에 최대 40개의 슬롯 쌍을 생성합니다 (최대 40개의 패널). 파이프는 패널당 2개의 특수 모양의 직사각형 슬롯으로 절단됩니다. 내부 지지대는 펀칭 중 변형을 방지합니다. 펀치당 사이클 시간: ~6초. | 수평 조립 고정구는 라디에이터 패널을 헤더 파이프에 조립하는 데 도움이 됩니다. 패널은 자동 적재기에서 랙 고정구에 배치된 다음 고정구에 배치됩니다. 한쪽 끝은 수동으로 길이를 조절하고, 다른 쪽 끝은 유압 프레스를 사용하여 태킹 용접을 위해 고정하고 위치를 지정합니다. | 전동 플랜지 마운트 고정구는 라디에이터 중심선에서 마운팅 플랜지를 정확하게 정렬하도록 설계되었습니다. 패널 길이 및 조립 깊이에 대한 전동 조절 기능으로 생산 변경에 대한 빠른 재구성이 가능합니다. 서보 모터 위치 지정은 정확한 조립을 보장합니다. | 전동 턴오버 고정구는 한쪽에서 헤더 파이프를 용접한 후 라디에이터 요소를 라디에이터 조립을 위해 뒤집은 다음 다른 쪽을 용접하기 위해 라디에이터를 뒤집도록 설계되었습니다. |
기타 정보
| 제품 세부 정보 | 기술 서비스 |
| Trintfar Horse 변압기 라디에이터 핀 생산 라인은 국제 표준을 충족하며 더 경제적이고 경쟁력 있는 가격을 제공합니다. | 고객 중심주의를 고수하고 설치, 시운전, 교육 및 유지 보수와 같은 포괄적인 사전 판매 및 사후 판매 서비스를 귀사에 제공합니다. |

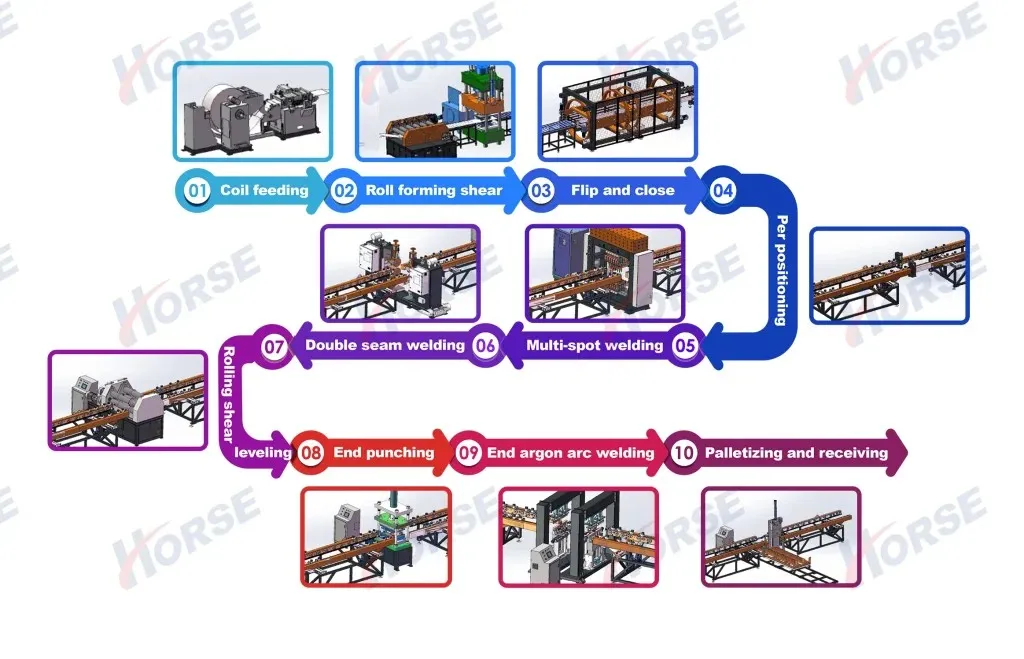

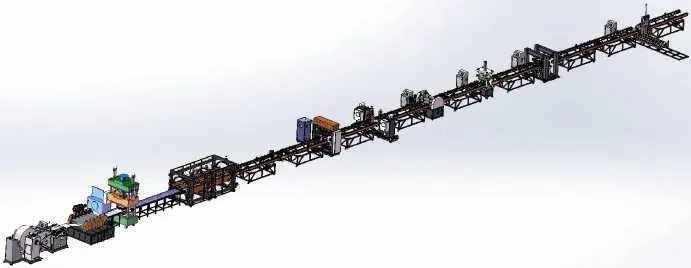

| 완전 자동 변압기 라디에이터 핀 생산 라인 레이아웃 다이어그램 |
사전 판매 서비스: 계약 체결 전에 회사는 고객에게 다양한 생산 공정 솔루션 및 장비 기술 컨설팅 서비스를 제공합니다. 설치 및 시운전: 계약에 따라 당사는 지정된 시간 내에 사용자가 지정한 설치 장소로 장비를 안전하게 운송하고 기술 서비스 엔지니어를 현장에 파견하여 설치합니다. 사용자가 기본 설치 및 시운전 예비 부품을 보유한 경우 기술 서비스 엔지니어가 사용자가 사용할 수 있도록 기계를 설치하고 디버깅하여 설치 및 시운전 현장 환경이 깔끔하고 깨끗하며 정돈되도록 합니다. 사후 판매 교육: 회사는 구매자의 현장 또는 판매자의 교육 센터에서 무료 기술 교육 (최소 5일)을 제공합니다. 주요 주제는 다음과 같습니다.
장비 유지 보수
|
 |
|
| 생산 결과 | |
| 아니요 | 이름 | 모델 | 수량 | 단위 |
| 1 | 자동 언와인딩 기계 | FJJ-0-0 | 1 | 세트 |
| 2 | 롤 성형 전단기 | CXJ-0-0 | 1 | 세트 |
| 3 | 뒤집기 및 조립 기계 | FZJ-0-0 | 1 | 세트 |
| 4 | 이중 헤드 사전 점 용접기 | DN60-2C | 1 | 단위 |
| 5 | 갠트리 12 헤드 점 용접기 | LM-12C | 1 | 단위 |
| 6 | 양면 이음매 용접기 | 2*FVM160-2C | 1 | 단위 |
| 7 | 롤링 및 레벨링 기계 | JPJ-0-0 | 1 | 단위 |
| 8 | 엔드 펀칭기 | CQJ-0-0 | 1 | 단위 |
| 9 | 엔드 아르곤 아크 용접기 | YHH-4C | 2 | 단위 |
| 10 | 완제품 적재기 | MDJ-0-0 | 1 | 단위 |
| 11 | 컨베이어 랙 | SSJ-0-0 | 10 | 단위 |
| 공압 | Airtac |
| 제어 | Mitsubishi 또는 Siemens |
| 서보 시스템 | Yaskawa |
| 선형 베어링 및 액추에이터 | THK |
| 유압 | Yuci |
| 전기 | Schneider, Siemens |
