제품 상세 정보:
|
| Input voltage: | 380±10% (three-phase) 50HZ | Input power: | 2x250KVA |
|---|---|---|---|
| Secondary Voltage: | 11.3V | Maximum short circuit current: | 50KA |
| Insulation resistance: | Input power to the fuselage insulation resistance ≥ 2.5MΩ | Working environment: | temperature≤40ºC, humidity≤90% |
| Cylinder model: | Φ160*80 |
작업 흐름
작업 흐름: 패널 트러스 로딩 머신 → 수로 링 로딩 및 프레스 머신 → 회전 및 조립 머신 1 → 패널 사전 스폿 위치 용접 머신 → 패널 갠트리 멀티 스폿 용접 머신 → 대류 시트 사전 스폿 용접 머신 → 대류 시트 갠트리 멀티 스폿 용접 머신 → U자형 라인 이송 컨베이어 → 긴 측면 이중 헤드 심 용접 머신 → 갠트리 이중 헤드 짧은 측면 심 용접 머신 1 → 갠트리 이중 헤드 짧은 측면 심 용접 머신 2 → 양면 청소 및 트리밍 머신 → 전단기 → 사각 아크 절단기 → 회전 및 조립 머신 2 → 이중 헤드 삼방 자동 용접 머신 → 지지 후크 자동 용접 머신 → 자동 압력 기밀성 감지 머신 → 배출 컨베이어
주요 장비
|
패널 트러스 로딩 머신 붐 카를 사용하여 적재된 재료를 공급 플랫폼 카에 수동으로 적재하며, 각 측면에 두 개의 재료 배치 위치가 있습니다. 트러스 그리퍼는 플레이트 카의 양쪽에서 자동으로 재료를 잡아 컨베이어 라인에 배치합니다. 중앙 클램핑 위치 결정 메커니즘은 컨베이어의 패널을 정렬합니다. 서보 구동 메커니즘은 보드를 사전 스폿 용접 머신으로 이동하여 양쪽에 스폿 용접을 수행합니다. |
| 수로 링 로딩 및 프레스 머신 수로 링은 이중 트랙 시스템으로 진동판 공급을 사용합니다. 각 측면에 두 개의 프레스 헤드가 있어 전면 및 후면 측면에 수로 링을 누릅니다. 재료 이송은 동력 롤러 공급을 사용합니다. |
|
|
회전 및 조립 머신 빠르고 정확한 뒤집기. 전송을 위한 고품질 체인; 400W 감속 모터가 드라이브로 사용됩니다. 정밀한 회전 위치 지정을 위한 센서가 있는 기어 감속 모터. 자동 제어, 수동 개입 없음. 회전 본체, 로딩 장치, 전기 콘솔, 운영 체제 및 안전 펜스로 구성됩니다. 다양한 제품 회전 요구 사항에 적응하여 작업 간의 안전하고 부드럽고 효율적인 재료 이송을 보장합니다. |
| 패널 사전 스폿 위치 용접 머신 패널은 컨베이어 랙의 용접 정지 위치로 자동으로 흐르고 양쪽의 용접공이 사전 스폿 용접을 시작합니다. 한 줄에 대해서만 사전 스폿 용접이 필요합니다. AC DN75 전원 공급 장치 1 세트를 사용합니다. |
|
|

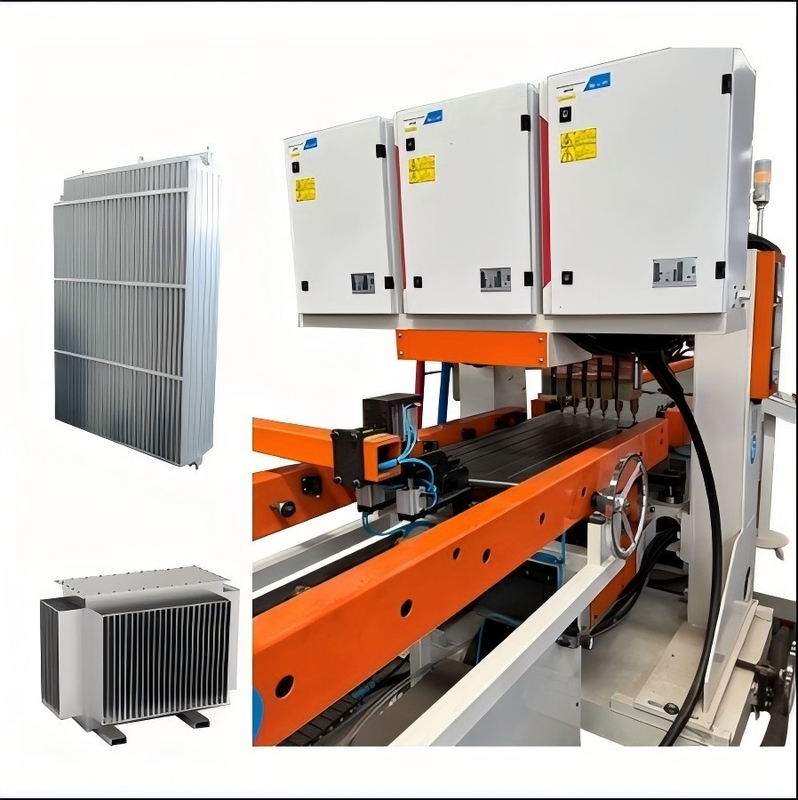

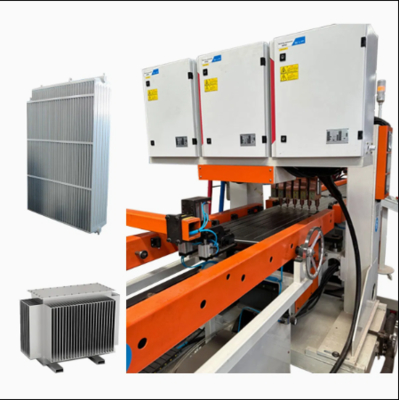

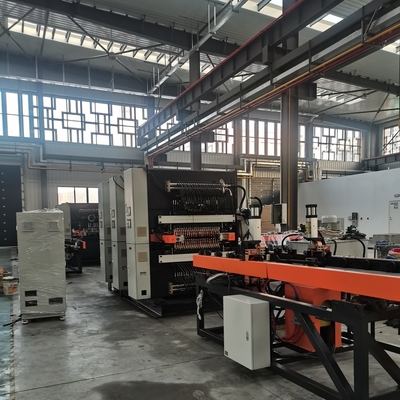

패널 갠트리 멀티 스폿 용접 머신 용접을 위한 3개의 갠트리 멀티 스폿 용접 머신. 각 유닛에는 18세트의 실린더 용접 조인트가 있습니다. 한 번에 한 줄의 솔더 조인트를 용접하기 위한 AC 용접 전원. 고속 서보 연동 스테퍼는 그리퍼를 앞으로 공급하여 수로판을 공급합니다. |
| 대류 시트 사전 스폿 용접 머신 대류 시트는 온라인 툴링 가이드에 수동으로 적재됩니다. 갠트리 4 헤드 사전 스폿 용접 머신을 사용하여 용접합니다. 재료는 용접을 위해 첫 번째 줄의 사전 지정 위치로 수동으로 밀어 넣습니다. 장비는 나머지 용접 지점에 대해 자동으로 이동합니다. |
|
|
대류 시트 갠트리 멀티 스폿 용접 머신 사전 설정 경로: 대류 시트는 사전 설정 경로를 따라 툴링 가이드로 들어갑니다. 이중 갠트리 용접: 2개의 갠트리 멀티 스폿 용접기. 공압 조인트: 유닛당 16세트. AC 전원 공급 장치: AC 및 단면 용접. 서보 스테퍼: 고속 서보 스테퍼는 수로판용 그리퍼를 공급합니다. |

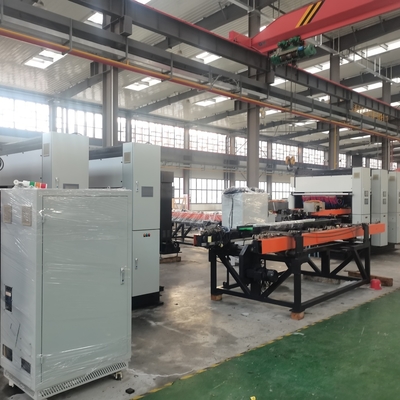

| U자형 라인 이송 컨베이어 롤러 컨베이어 랙을 사용하여 U자형 레이아웃으로 재료를 이송합니다. 공간 효율성: U자형은 공간을 절약하고 프로세스를 최적화합니다. 작동 용이성: 작업자 범위가 작고 편리하며 강도를 줄입니다. |
|
|

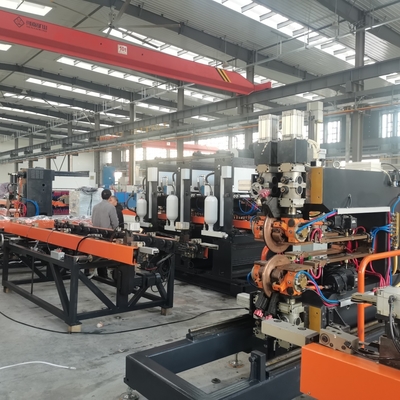

긴 측면 이중 헤드 심 용접 머신 동시 용접: 양쪽 긴 측면을 한 번에 용접합니다. 전원 공급 장치: 안정적인 장기 용접을 위해 300KVA 중간 주파수 AC. |
| 갠트리 이중 헤드 짧은 측면 심 용접 머신 2 세트 중간 주파수 AC 용접 전원을 사용하여 장기간 매우 안정적인 용접을 보장합니다. |
|
|
양면 청소 및 트리밍 머신 긴 측면 용접 제품을 청소하고 트리밍합니다. |
| 전단기 절단 공정: 필요한 재료를 절단합니다. 커터 재료: 백색 강철 블레이드. 절단 방법: 가위 절단. |
|
|
사각 아크 절단기 코너 성형: 날카로운 모서리를 잘라 둥근 모서리를 형성합니다. 커터 재료: 백색 강철. 절단 방법: 유압 펀칭. |
| 이중 헤드 삼방 자동 용접 머신 용접 전원: 중간 주파수 MD80 전원. 재료 흐름: 도킹 및 회전을 위한 양면 채널. 이송 방법: 삼방에서 재료 이송을 위한 체인 플레이트. 자동 공급: 정밀한 작동을 위한 그리퍼 및 용접 위치 지정. |
|
|
지지 후크 자동 용접 머신 용접 전원: 중간 주파수 MD40 전원. 공급 방법: 재료 공급을 위한 클립형 적재. 적재: 공압 그리퍼가 재료를 용접 위치로 적재합니다. |
| 자동 압력 기밀성 감지 머신 테스트 압력: 10 bar. 테스트 방법: 수조에서 자동 압력 테스트. |
|
기타 정보
| 제품 세부 정보 | 기술 서비스 |
| 강철 패널 라디에이터 생산 라인 U자형 반환 레이아웃 다이어그램 | 고객 중심주의를 고수하고 설치, 시운전, 교육 및 유지 보수와 같은 포괄적인 사전 판매 및 사후 판매 서비스를 회사에 제공합니다. |
|
사전 판매 서비스: 계약 체결 전에 회사는 고객에게 다양한 생산 공정 솔루션과 장비에 대한 기술 컨설팅 서비스를 제공합니다. 설치 및 시운전: 계약에 따라 당사는 지정된 시간 내에 사용자가 지정한 설치 현장으로 장비를 안전하게 운송하고 기술 서비스 엔지니어를 현장에 파견하여 설치합니다. 사용자가 기본 설치 및 시운전 예비 부품을 갖춘 경우 기술 서비스 엔지니어가 사용자가 사용할 수 있도록 기계를 설치하고 디버깅하여 설치 및 시운전 현장 환경이 깔끔하고 깨끗하며 질서 정연하도록 합니다. 사후 판매 교육: 회사는 구매자의 현장 또는 판매자의 교육 센터에서 무료 기술 교육(최소 5일)을 제공합니다. 주요 주제는 다음과 같습니다.
장비 유지 보수
|

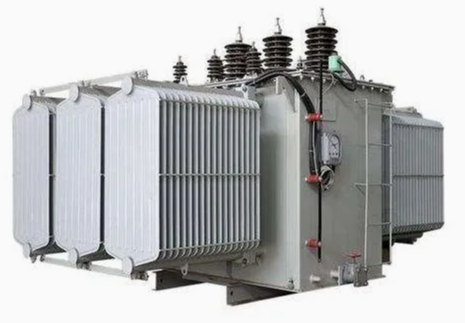

| 생산 결과 | |
|
| NO | 이름 | 재료 | 참고 사항 |
| 1 | 패널 | 냉간 압연 강판 | 1.1mm 두께 |
| 2 | 대류판 | 냉간 압연 강판 | 0.3mm 두께 |
| 3 | 인터페이스 유형 | 4x G 1/2 내부 나사산 인터페이스 | |
| 4 | 제품 길이 | 400-3000 mm | |
| 5 | 제품 너비 | 300/400/500/600/900mm |
| NO | 장비 이름 | 모델 | 수량 | 단위 |
| 1 | 패널 트러스 로딩 머신 | HJ-0-0 | 1 | 세트 |
| 2 | 수로 링 로딩 및 프레스 머신 | YZJ-0-0 | 1 | 세트 |
| 3 | 회전 및 조립 머신 1 | FZJ-0-0 | 1 | 세트 |
| 4 | 패널 사전 스폿 위치 용접 머신 | DN75-2C | 1 | 세트 |
| 5 | 패널 갠트리 멀티 스폿 용접 머신 | 10*DN60-36C | 3 | 세트 |
| 6 | 대류 시트 사전 스폿 용접 머신 | 2*DN63-4C | 1 | 세트 |
| 7 | 대류 시트 갠트리 멀티 스폿 용접 머신 | 4*DN63-16C | 3 | 세트 |
| 8 | U자형 라인 이송 컨베이어 | ZJG-0-0 | 1 | 세트 |
| 9 | 긴 측면 이중 헤드 심 용접 머신 | 2*FVM300-2C | 1 | 세트 |
| 10 | 갠트리 이중 헤드 짧은 측면 심 용접 머신 1 | 2*FVM300-2C | 1 | 세트 |
| 11 | 갠트리 이중 헤드 짧은 측면 심 용접 머신 2 | 2*FVM300-2C | 1 | 세트 |
| 12 | 양면 청소 및 트리밍 머신 | XBJ-0-0 | 1 | 세트 |
| 13 | 전단기 | JCJ-0-0 | 1 | 세트 |
| 14 | 사각 아크 절단기 | QJJ-0-0 | 1 | 세트 |
| 15 | 회전 및 조립 머신 2 | FZJ-0-0 | 1 | 세트 |
| 16 | 이중 헤드 삼방 자동 용접 머신 | 2*MD80-2C | 1 | 세트 |
| 17 | 지지 후크 자동 용접 머신 | 2*MD40-4C | 1 | 세트 |
| 18 | 자동 압력 기밀성 감지 머신 | JCJ-0-0 | 1 | 세트 |
| 19 | 배출 컨베이어 | SSJ-0-0 | 1 | 세트 |
| 프로젝트 | 매개변수 |
| 총 전력 분배 | 1600KVA(실제 사용되는 총 전력은 약 1000KVA) |
| 가스원 압력 | 0.6MPa |
| 수원 압력 | 0.15MPa~0.30MPa |
| 압축 공기원 요구 사항 | 1000L/min |
| 총 유량 | 1200L/min |
| 장비 점유 길이*너비 약. | 60m*10m |
