제품 상세 정보:
|
| Input voltage: | 380±10% (three-phase) 50HZ | Input power: | 2x250KVA |
|---|---|---|---|
| Secondary Voltage: | 11.3V | Maximum short circuit current: | 50KA |
| Insulation resistance: | Input power to the fuselage insulation resistance ≥ 2.5MΩ | Working environment: | temperature≤40ºC, humidity≤90% |
| Cylinder model: | Φ160*80 |
워크 플로
작업 흐름 : 패널 트러스 로딩 머신 → 워터 채널 링 로딩 및 프레스 머신 → 회전 및 조립 기계 1 → 패널 프리 스팟 포지셔닝 용접 용접 기계 → 대류 시트 프리 스팟 용접 기계 → 대류 시트 가기 한도 용접 기계 → U- 형사 전이 전송 전달 컴퓨터 → gantry double-head welder welder grine welding gantry multi-spot welding machin → 갠트리 더블 헤드 짧은 짧은 사이드 이음새 용접 기계 2 → 양측 세척 및 트리밍 기계 → 전단 기계 → 전단 기계 → 4 개의 코너 아르크 절단 기계 → 회전 및 조립 기계 2 → 이중 헤드 3 방향 자동 용접 기계 →지지 후크 자동 용접 기계 → 자동 압력 에어로티브 감지 기계 → 배출 컨베이어
주요 장비
|
패널 트러스 로딩 머신 붐 차를 사용하여 공급 플랫폼 자동차에 쌓인 재료의 수동 적재량, 양쪽에 두 개의 재료 배치 위치가 있습니다. 트러스 그립퍼는 플레이트 차량의 양쪽에서 재료를 자동으로 잡아 컨베이어 라인에 배치합니다. 중앙 클램핑 포지셔닝 메커니즘은 컨베이어의 패널을 정렬합니다. 서보 중심 메커니즘은 보드를 프리 스팟 용접 기계로 이동하여 양쪽에 스팟 용접을 제공합니다. |
| 워터 채널 링 하중 및 프레스 기계 수로 링은 이중 트랙 시스템으로 진동 플레이트 공급을 사용합니다. 각 측면에 두 개의 압박 머리가 전면과 후면의 수로 고리를 누릅니다. 재료 변속기는 전원 롤러 공급을 사용합니다. |
|
|
기계 회전 및 조립 빠르고 정확한 뒤집기. 전송을위한 고품질 체인; 드라이브로서 400W 감소 모터. 정밀 회선 위치를위한 센서가있는 기어 감소 모터. 자동 제어, 수동 개입 없음. 바디, 하중 장치, 전기 콘솔, 운영 체제 및 안전 울타리로 구성됩니다. 다양한 제품 회전 요구 사항에 적응하여 운영간에 안전하고 매끄럽고 효율적인 재료 전송을 보장합니다. |
| 패널 프리 스팟 포지셔닝 용접 기계 패널은 컨베이어 랙의 용접 정지 위치로 자동으로 흐르고 양쪽의 용접기는 스팟 전 용접을 시작합니다. 하나의 행에만 필요한 사전 용접. 1 세트의 AC DN75 전원 공급 장치를 사용합니다. |
|
|

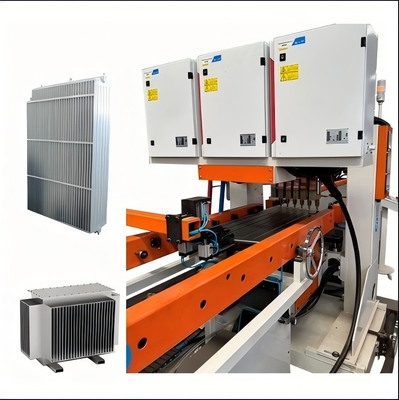

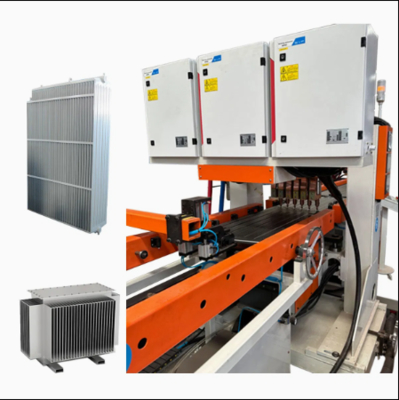

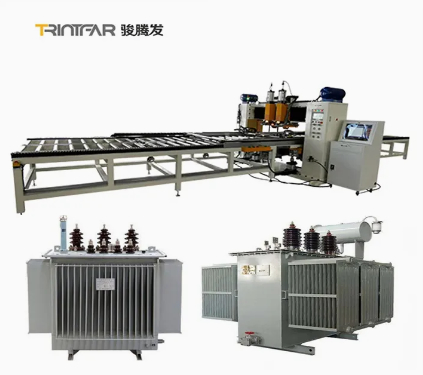

패널 갠트리 멀티 스팟 용접 기계 용접 용 갠트리 멀티 스팟 용접기. 각 장치에는 18 세트의 실린더 용접 조인트가 있습니다. 용접을위한 AC 용접 전원 한 번에 한 줄의 솔더 조인트. 고속 서보 링키지 스테퍼는 그립퍼를 앞으로 공급하여 수로 판에 공급합니다. |
| 대류 시트 프리 스팟 용접 기계 대류 시트는 온라인 툴링 안내서에 수동으로로드되었습니다. 용접은 갠트리 4 헤드 프리 스팟 용접기를 사용하여 완료되었습니다. 재료는 용접을 위해 사전 포인트 포지션의 첫 번째 행으로 수동으로 밀려났습니다. 용접 지점을 남아있는 장비는 자동으로 이동합니다. |
|
|
대류 시트 갠트리 멀티 스팟 용접 기계 사전 설정 경로 : 대류 시트는 툴링 가이드로의 사전 설정 경로를 따릅니다. 이중 갠트리 용접 : 2 갠트리 멀티 스팟 용접기. 공압 조인트 : 단위당 16 세트. AC 전원 공급 장치 : 행 용접 용 AC 및 단면. 서보 스테퍼 : 고속 서보 스테퍼는 물 채널 플레이트 용 그립퍼를 공급합니다. |
| U 자형 라인 전송 컨베이어 롤러 컨베이어 랙을 사용하여 U 자형 레이아웃으로 재료를 전송하십시오. 공간 효율 : U 자 모양은 공간을 절약하고 프로세스를 최적화합니다. 운영의 용이성 : 더 작은 작업자 범위, 편리하고 강도를 줄입니다. |
|
|
긴 측면 더블 헤드 솔기 용접 기계 동시 용접 : 한 번에 양쪽을 용접하십시오. 전원 공급 장치 : 안정적인 장기 용접을위한 300kVA 중간 주파수 AC. |
| 갠트리 더블 헤드 쇼트 사이드 이음새 용접 기계 2 세트 중간 주파수 AC 용접 전원을 사용하여 오랫동안 안정적인 용접을 보장하십시오. |
|
|
양면 청소 및 트리밍 기계 장거리 용접 제품을 청소하고 다듬습니다. |
| 전단 기계 절단 과정 : 필요한 재료에 대한 절단을 수행합니다. 커터 재료 : 흰색 스틸 블레이드. 절단 방법 : 가위 절단. |
|
|
4 코너 아크 절단 기계 코너 쉐이핑 : 날카로운 모서리를 자르고 둥근 모서리를 형성합니다. 커터 재료 : 흰색 강철. 절단 방법 : 유압 펀칭. |
| 이중 헤드 3 방향 자동 용접기 용접 전력 : 중간 주파수 MD80 전원. 재료 흐름 : 도킹 및 회전을위한 양면 채널. 운송 방법 : 3 방향에서 재료 수송을위한 체인 플레이트. 자동 공급 : 정확한 작동을위한 그리퍼 및 용접 포지셔닝. |
|
|
후크 자동 용접 기계를 지원합니다 용접 전력 : 중간 주파수 MD40 전원. 공급 방법 : 재료 공급을위한 클립 형 스태킹. 로딩 : 공압 그립퍼는 재료를 용접 위치에 적재합니다. |
| 자동 압력 기밀성 탐지기 테스트 압력 : 10 바. 테스트 방법 : 워터 탱크의 자동 압력 테스트. |
|
다른 정보
| 제품 세부 사항 | 기술 서비스 |
| 스틸 패널 라디에이터 생산 라인 U 자형 반환 레이아웃 다이어그램 | 고객 중심성을 준수하고 설치, 시운전, 교육 및 유지 보수와 같은 포괄적 인 사전 판매 및 사후 판매 서비스를 회사에 제공하십시오. |
|
사전 판매 서비스 :계약에 서명하기 전에 회사는 고객에게 다양한 생산 공정 솔루션 및 장비 기술 컨설팅 서비스를 제공합니다. 설치 및 시운전 :계약에 따르면, 당사 회사는 지정된 시간 내에 사용자가 지정한 설치 사이트로 안전하게 운송하고 기술 서비스 엔지니어를 보내 현장에 설치할 것입니다. 사용자가 기본 설치 및 시운전 예비 부품을 보유한 경우 기술 서비스 엔지니어는 사용자가 사용할 수 있도록 기계를 설치하고 디버깅하여 설치 및 시운전 사이트 환경이 깔끔하고 깨끗하며 질서 정연합니다. 애프터 송수지 훈련: 회사는 구매자 사이트 또는 판매자 교육 센터에서 무료 기술 교육 (최소 5 일)을 제공합니다. 주요 주제는 다음과 같습니다.
장비 유지 보수
|
| 생산 결과 | |
|
| 아니요 | 이름 | 재료 | 메모 |
| 1 | 패널 | 콜드 롤 스틸 플레이트 | 1.1mm 두께 |
| 2 | 대류판 | 콜드 롤 스틸 플레이트 | 0.3mm 두께 |
| 3 | 인터페이스 유형 | 4x g 1/2 내부 스레드 인터페이스 | |
| 4 | 제품 길이 | 400-3000 mm | |
| 5 | 제품 폭 | 300/400/500/600/900mm |
| 아니요 | 장비 이름 | 모델 | 수량 | 단위 |
| 1 | 패널 트러스 로딩 머신 | HJ-0-0 | 1 | 세트 |
| 2 | 워터 채널 링 하중 및 프레스 기계 | YZJ-0-0 | 1 | 세트 |
| 3 | 기계 회전 및 조립 1 | FZJ-0-0 | 1 | 세트 |
| 4 | 패널 프리 스팟 포지셔닝 용접 기계 | DN75-2C | 1 | 세트 |
| 5 | 패널 갠트리 멀티 스팟 용접 기계 | 10*DN60-36C | 3 | 세트 |
| 6 | 대류 시트 프리 스팟 용접 기계 | 2*DN63-4C | 1 | 세트 |
| 7 | 대류 시트 갠트리 멀티 스팟 용접 기계 | 4*DN63-16C | 3 | 세트 |
| 8 | U 자형 라인 전송 컨베이어 | ZJG-0-0 | 1 | 세트 |
| 9 | 긴 측면 더블 헤드 솔기 용접 기계 | 2*FVM300-2C | 1 | 세트 |
| 10 | 갠트리 더블 헤드 짧은 사이드 이음새 용접 기계 1 | 2*FVM300-2C | 1 | 세트 |
| 11 | 갠트리 더블 헤드 짧은 사이드 이음새 용접 기계 2 | 2*FVM300-2C | 1 | 세트 |
| 12 | 양면 청소 및 트리밍 기계 | XBJ-0-0 | 1 | 세트 |
| 13 | 전단 기계 | JCJ-0-0 | 1 | 세트 |
| 14 | 4 코너 아크 절단 기계 | QJJ-0-0 | 1 | 세트 |
| 15 | 기계 회전 및 조립 2 | FZJ-0-0 | 1 | 세트 |
| 16 | 이중 헤드 3 방향 자동 용접기 | 2*MD80-2C | 1 | 세트 |
| 17 | 후크 자동 용접 기계를 지원합니다 | 2*MD40-4C | 1 | 세트 |
| 18 | 자동 압력 기밀성 탐지기 | JCJ-0-0 | 1 | 세트 |
| 19 | 컨베이어 배출 | SSJ-0-0 | 1 | 세트 |
| 프로젝트 | 매개 변수 |
| 총 전력 분배 | 1600kva (실제 총 전력은 약 1000kVA) |
| 가스 공급원 압력 | 0.6MPA |
| 수원 압력 | 0.15mpa ~ 0.30mpa |
| 압축 공기원 요구 사항 | 1000L/분 |
| 총 물 흐름 | 1200L/분 |
| 장비 점유 길이*너비 약. | 60m*10m |
