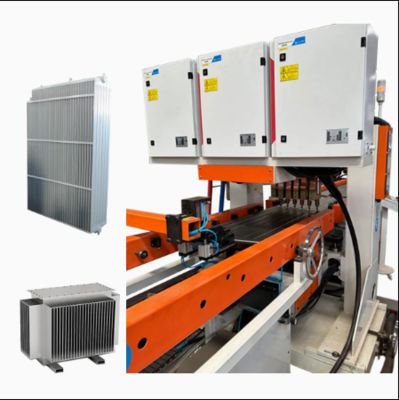

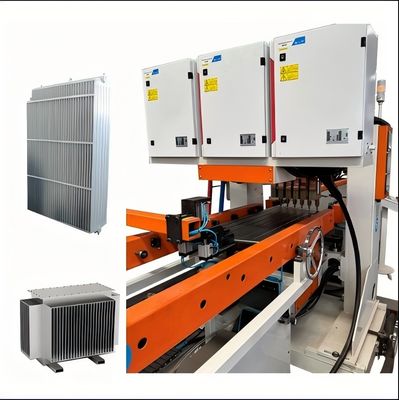

제품 상세 정보:
|
| 입력 전압: | 380 ± 10% (3 상) 50Hz | 입력 전원: | 2x250kva |
|---|---|---|---|
| 2 차 전압: | 11.3v | 최대 단락 전류: | 50ka |
| 절연 저항: | 동체 절연 저항에 대한 입력 전력 ≥ 2.5mΩ | 작업 환경: | 온도이 40ºC, 습도 ≤90% |
| 실린더 모델: | φ160*80 |
작업 흐름
작업 흐름:패널 트러스 로딩 기계 → 수로 링 로딩 및 프레싱 기계 → 터닝 및 조립 기계 1 → 패널 사전 스폿 포지셔닝 용접기 → 패널 갠트리 멀티 스폿 용접기 → 대류 시트 사전 스폿 용접기 → 대류 시트 갠트리 멀티 스폿 용접기 → U자형 라인 트랜스퍼 컨베이어 → 장측 이중 헤드 심 용접기 → 갠트리 이중 헤드 단측 심 용접기 1 → 갠트리 양두 단측 심 용접기 2대 → 양면 세척 및 트리밍기 → 전단기 → 4코너 아크 절단기 → 터닝 및 조립기 2대 → 양두 3방향 자동 용접기 → 서포트훅 자동 용접기 → 자동 압력 기밀 검지기 → 배출 컨베이어
주요장비
|

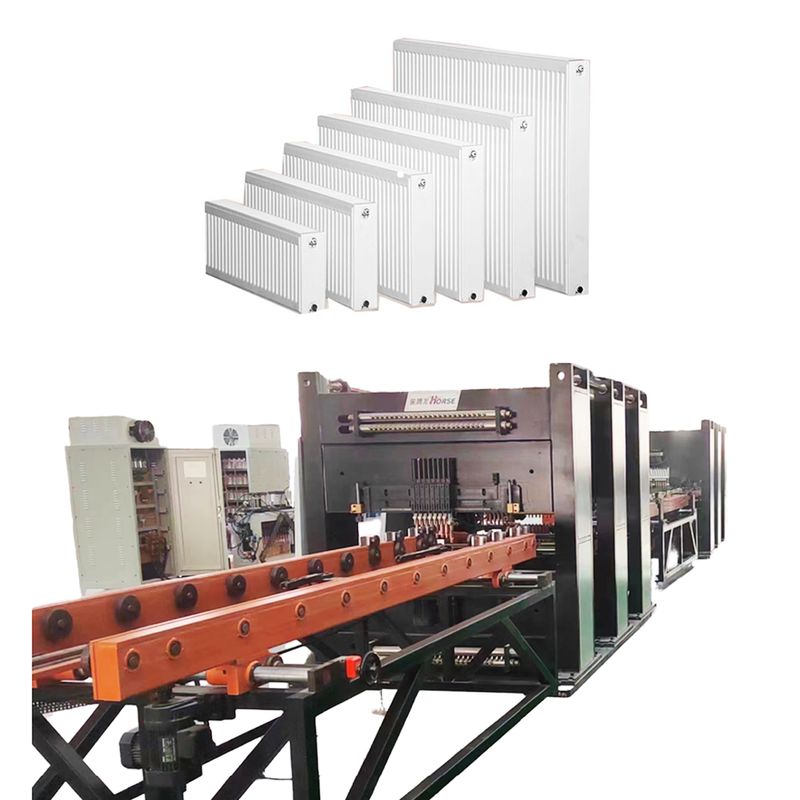

패널 트러스 로딩 머신 각 측면에 두 개의 자재 배치 위치가 있는 붐 카를 사용하여 적재된 자재를 공급 플랫폼 카에 수동으로 로드합니다. 트러스 그리퍼는 자동으로 플레이트 카의 양쪽에서 자재를 잡아 컨베이어 라인에 올려 놓습니다. 중앙 클램핑 포지셔닝 메커니즘은 컨베이어의 패널을 정렬합니다. 서보 구동 메커니즘은 보드를 사전 스폿 용접 기계로 이동시켜 양면 스폿 용접을 수행합니다. |
| 수로 링 로딩 및 프레싱 기계 수로 링은 이중 트랙 시스템과 함께 진동판 공급을 사용합니다. 양쪽에 2개의 누름 헤드가 앞면과 뒷면의 수로 링을 누릅니다. 재료 전달은 전동 롤러 공급을 사용합니다. |
|
|
터닝 및 조립 기계 빠르고 정확한 뒤집기. 전송용 고품질 체인; 400W 감속모터를 구동합니다. 정확한 회전 위치 지정을 위한 센서가 장착된 기어 감속 모터입니다. 자동 제어, 수동 개입 없음. 회전체, 로딩 장치, 전기 콘솔, 운영 체제 및 안전 펜스로 구성됩니다. 다양한 제품 회전 요구 사항에 맞춰 작업 간 안전하고 원활하며 효율적인 자재 이동을 보장합니다. |
| 패널 프리스폿 포지셔닝 용접기 패널은 자동으로 컨베이어 랙의 용접 정지 위치로 흐르고 양쪽 용접공은 사전 스폿 용접을 시작합니다. 한 줄에만 사전 스폿 용접이 필요합니다. AC DN75 전원 공급 장치 1세트를 사용합니다. |
|
|
패널 갠트리 멀티스폿 용접기 용접용 갠트리 멀티스폿 용접기 3대. 각 장치에는 18세트의 실린더 용접 조인트가 있습니다. 한 번에 한 줄의 솔더 조인트를 용접하기 위한 AC 용접 전원. 고속 서보 연결 스테퍼는 그리퍼를 앞으로 공급하여 수로 플레이트를 공급합니다. |
| 컨벡션 시트 프리스폿 용접기 온라인 툴링 가이드에 수동으로 로드된 대류 시트. 갠트리 4헤드 프리스폿 용접기를 사용하여 용접을 수행합니다. 용접을 위해 미리 지정된 위치의 첫 번째 줄에 재료를 수동으로 밀어 넣습니다. 남은 용접 지점에 대해 장비가 자동으로 이동합니다. |
|
|
컨벡션 시트 갠트리 멀티스폿 용접기 사전 설정된 경로: 대류 시트는 사전 설정된 경로를 따라 툴링 가이드로 들어갑니다. 듀얼 갠트리 용접: 2개의 갠트리 다중 지점 용접기. 공압 조인트: 단위당 16세트. AC 전원 공급 장치: 행 용접용 AC 및 단면. 서보 스테퍼: 고속 서보 스테퍼는 수로 플레이트용 그리퍼를 공급합니다. |
| U자형 라인 이송 컨베이어 U자형 레이아웃으로 자재를 이송하려면 롤러 컨베이어 랙을 사용하십시오. 공간 효율성: U자형은 공간을 절약하고 프로세스를 최적화합니다. 작동 용이성: 작업자 범위가 더 작고 편리하며 강도가 감소합니다. |
|
|
장측 더블 헤드 심 용접기 동시용접 : 양쪽 장변을 동시에 용접합니다. 전원 공급 장치: 안정적인 장기 용접을 위한 300KVA 중주파 AC. |
| 갠트리 더블 헤드 단측심 용접기 2 Set 중주파 AC 용접 전원을 사용하여 오랫동안 안정적인 용접을 보장합니다. |
|
|
양면 청소 및 트리밍 기계 장변 용접 제품을 청소하고 다듬습니다. |
| 전단 기계 절단 공정: 필요한 재료를 절단합니다. 커터 재질: 흰색 강철 블레이드. 절단 방법 : 가위 절단. |
|
|
4코너 아크 절단기 코너 쉐이핑: 날카로운 모서리를 잘라서 둥근 모서리를 만듭니다. 커터 재질: 흰색 강철. 절단 방법: 유압 펀칭. |
| 더블헤드 3방향 자동용접기 용접 전원: 중주파 MD80 전원. 자재 흐름: 도킹 및 회전을 위한 양면 채널. 이송 방법: 3방향 자재 이송을 위한 체인 플레이트. 자동 공급: 정밀한 작동을 위한 그리퍼 및 용접 위치 지정. |
|
|
서포트후크 자동용접기 용접 전력: 중주파 MD40 전원. 공급 방법: 재료 공급을 위한 클립형 스태킹. 로딩: 공압 그리퍼는 재료를 용접 위치로 로딩합니다. |
| 자동압밀검사기 테스트 압력: 10bar. 테스트 방법: 물탱크 내 자동 압력 테스트. |
|
기타 정보
| 제품 세부정보 | 기술 서비스 |
| 강철 패널 라디에이터 생산 라인 U자형 리턴 레이아웃 다이어그램 | 고객 중심을 고수하고 설치, 시운전, 교육, 유지 관리 등 포괄적인 사전 판매 및 사후 서비스를 회사에 제공하십시오. |
|
사전 판매 서비스:계약을 체결하기 전에 회사는 고객에게 다양한 생산 프로세스 솔루션과 장비에 대한 기술 컨설팅 서비스를 제공합니다. 설치 및 시운전:당사는 계약에 따라 지정된 시간 내에 사용자가 지정한 설치장소까지 장비를 안전하게 운송하고, 기술서비스 엔지니어를 파견하여 현장에 설치해 드립니다. 사용자가 기본 설치 및 시운전 예비 부품을 갖춘 경우 기술 서비스 엔지니어는 사용자가 사용할 기계를 설치 및 디버그하여 설치 및 시운전 현장 환경이 깔끔하고 깨끗하며 질서정연하도록 보장합니다. 판매 후 교육: 회사는 구매자 현장 또는 판매자 교육센터에서 무료 기술교육(최소 5일)을 제공합니다. 주요 주제는 다음과 같습니다:
장비 유지 보수
|
| 생산실적 | |
|
| 아니요 | 이름 | 재료 | 메모 |
| 1 | 패널 | 냉간압연강판 | 1.1mm 두께 |
| 2 | 대류판 | 냉간압연강판 | 0.3mm 두께 |
| 3 | 인터페이스 유형 | 4x G 1/2 내부 스레드 인터페이스 | |
| 4 | 제품 길이 | 400-3000mm | |
| 5 | 제품 폭 | 300/400/500/600/900mm |
| 아니요 | 장비명 | 모델 | 수량 | 단위 |
| 1 | 패널 트러스 로딩 머신 | HJ-0-0 | 1 | 세트 |
| 2 | 수로 링 로딩 및 프레싱 기계 | YZJ-0-0 | 1 | 세트 |
| 3 | 터닝 및 조립 기계 1 | FZJ-0-0 | 1 | 세트 |
| 4 | 패널 프리스폿 포지셔닝 용접기 | DN75-2C | 1 | 세트 |
| 5 | 패널 갠트리 멀티스폿 용접기 | 10*DN60-36C | 3 | 세트 |
| 6 | 컨벡션 시트 프리스폿 용접기 | 2*DN63-4C | 1 | 세트 |
| 7 | 컨벡션 시트 갠트리 멀티스폿 용접기 | 4*DN63-16C | 3 | 세트 |
| 8 | U자형 라인 이송 컨베이어 | ZJG-0-0 | 1 | 세트 |
| 9 | 장측 더블 헤드 심 용접기 | 2*FVM300-2C | 1 | 세트 |
| 10 | 갠트리 더블 헤드 단측 심 용접기 1 | 2*FVM300-2C | 1 | 세트 |
| 11 | 갠트리 더블 헤드 단측 심 용접기 2 | 2*FVM300-2C | 1 | 세트 |
| 12 | 양면 청소 및 트리밍 기계 | XBJ-0-0 | 1 | 세트 |
| 13 | 전단 기계 | JCJ-0-0 | 1 | 세트 |
| 14 | 4코너 아크 절단기 | QJJ-0-0 | 1 | 세트 |
| 15 | 터닝 및 조립 기계 2 | FZJ-0-0 | 1 | 세트 |
| 16 | 더블헤드 3방향 자동용접기 | 2*MD80-2C | 1 | 세트 |
| 17 | 서포트후크 자동용접기 | 2*MD40-4C | 1 | 세트 |
| 18 | 자동압밀검사기 | JCJ-0-0 | 1 | 세트 |
| 19 | 배출 컨베이어 | SSJ-0-0 | 1 | 세트 |
| 프로젝트 | 매개변수 |
| 총 전력 분배 | 1600KVA (실제 사용된 총 전력은 약 1000KVA입니다) |
| 가스 소스 압력 | 0.6MPa |
| 수원 압력 | 0.15MPa~0.30MPa |
| 압축 공기 소스 요구 사항 | 1000L/분 |
| 총 물 흐름 | 1200L/분 |
| 장비 점유 길이*너비 약. | 60m*10m |
