제품 상세 정보:
|
| 기계 용량:: | 120m/분 | 보증 서비스 후: | 영상 기술지원 |
|---|---|---|---|
| 자동등급: | 오토매틱 | 상태: | 새로운 |
| 전압: | 220V/380V | 전력(w): | 220-450KW |

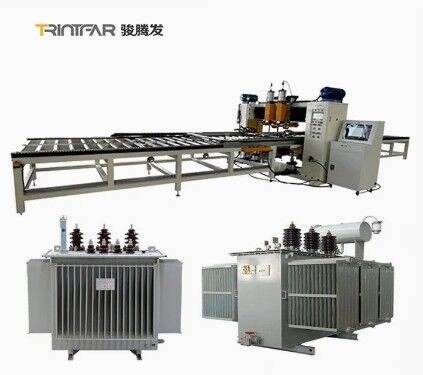

| 이름: | 고효율 중국 강판 라디에이터 생산 라인 | 핵심 구성요소:: | PLC, 엔진, 베어링, 기어박스, 모터, 압력용기, 기어, |
| 압연 성형 스테이션 롤링 속도: 6-14m/분 압력조절 가능 엔드펀치 : 315톤 유압프레스 핀의 길이/크기 정확도를 위한 회전식 인코더 및 서보 드라이브 레벨링 메커니즘으로 단일 부품의 평탄도 보장 로딩 트롤리를 통해 5톤 언로딩 랙에 놓인 풀린 자재를 시트로 감아올림 고객 요청에 따른 선택적 버퍼 피트 |
뒤집기 및 결합 스테이션 운반 속도: 5-15m/min 라디에이터 핀의 180° 뒤집기 뒤집기 장치 : 회전 랙, 뒤집기 랙, 전송 시스템, 뒤집기 장치, 추진 장치 등 첫 번째 시트가 사전 설정 위치에 도달 → 반대편 운반 랙으로 뒤집힘 두 번째 시트가 사전 설정된 위치에 도달 → 밀어넣는 장치가 첫 번째 시트 위로 이동하여 접합이 완료됩니다. |

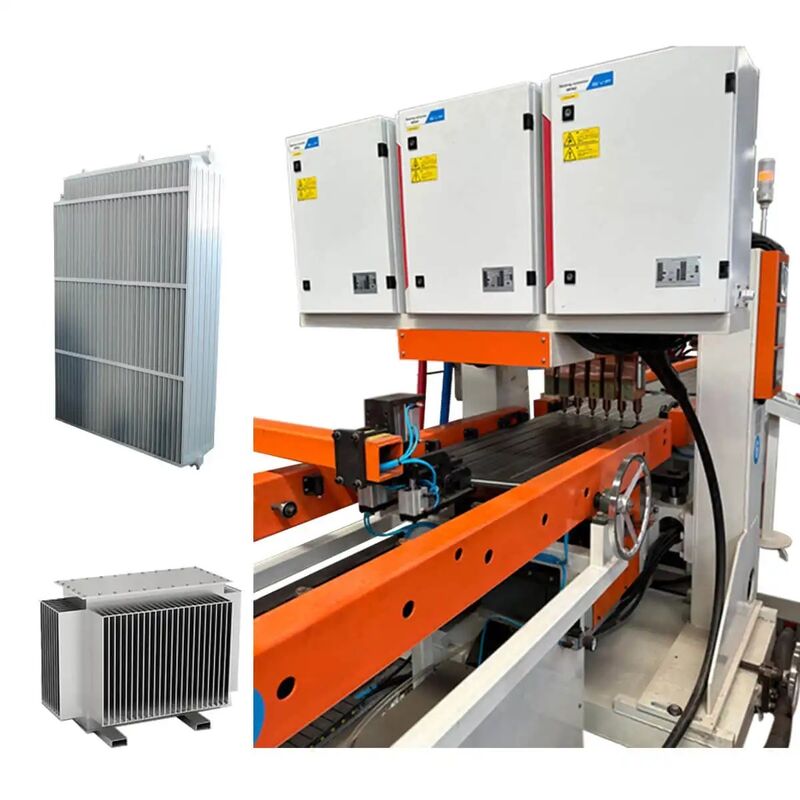

| 더블헤드 프리스폿 용접 스테이션 점용접 압력 장치 2세트 전력: 60KVA 뒤집기 및 조립 후 프리스팟 용접기는 다중 스폿 용접을 위해 공작물을 정렬하고 고정합니다. |
갠트리 다중점 용접 스테이션 점용접 압력 장치 12세트 더블 헤드 용접 헤드, 6포인트/열 AC 전원 공급 장치: 12 세트 힘: 향상된 효율성을 위한 12 * 50 KVA 이중열 용접 |
| 양면 심 용접 스테이션 대칭으로 배열된 심 용접 기계 2세트 심 용접 압력 헤드 4세트 가변 주파수 용접 전원 공급 장치 2 세트 힘: 2*160KVA 최대 압력: 12,000N 차동 전달 메커니즘 심 용접 속도: 0-2.8m/min |
롤링 전단 및 레벨링 스테이션 기계 상자, 구동 장치, 전단 장치, 가장자리 분쇄 장치, 레벨링 장치, 전자 제어 시스템, 공압 시스템 등으로 구성됩니다. 롤링 전단 디스크는 양쪽을 절단합니다. 합금 공구강으로 제작된 커터 디스크(충격 방지, 내마모성, 긴 사용 수명) 롤링 전단 속도: 2-6m/min 구동력: 4kW |
| 펀칭 스테이션 종료 베이스, 리프팅 메커니즘, 펀칭 프레임, 펀칭 다이, 펀칭 실린더, 리프팅 실린더 및 유압 스테이션으로 구성됩니다. 가장자리 정렬과 일관성을 보장하기 위해 느슨한 끝 부분을 자르는 데 사용됩니다. 펀칭 힘을 줄이기 위해 경사진 모서리가 있는 펀칭 다이 펀칭기 압력: 160 T |
최종 아르곤 아크 용접 스테이션 대칭으로 배열된 장비 2세트 전면 용접용 1세트, 공작물의 후면 용접용 1세트 Panasonic 아르곤 아크 용접 전원 공급 장치 4세트 전류 범위: 5-315A 용접 속도: 300-600 mm/min |
|
팔레타이징 스테이션 팔레타이징 랙당 보관 수량: 40개 팔레트 간격: 45mm 잡는 방법: 실린더 클램프 재료, 그리퍼가 90° 회전하여 랙에 배치 자재 카트 작동 방식 : 서보 스테핑 동작, 1개 배치 후 다음 위치로 이동, 랙이 가득 차면 수동 카트 교체 |
|
헤더 파이프 펀칭기
헤더 펀치 기계는 자동으로 인덱싱하여 파이프에 최대 40개의 슬롯 쌍을 생성합니다(최대 40개의 패널). 파이프는 패널당 특수 모양의 직사각형 슬롯 2개로 절단됩니다. 내부 지지대는 펀칭 중 변형을 방지합니다. 펀치당 사이클 시간: ~6초.
|
조립 고정 장치 수평 조립 고정 장치는 라디에이터 패널을 헤더 파이프에 조립하는 데 도움이 됩니다. 패널은 자동 적재 기계의 랙 고정 장치에 배치된 다음 고정 장치에 배치됩니다. 한쪽 끝은 수동으로 길이를 조정하고, 다른 쪽 끝은 유압 프레스를 사용하여 가용접을 위한 위치를 고정합니다. |
플랜지 용접 테이블 전동식 플랜지 장착 고정 장치는 장착 플랜지를 라디에이터 중앙선에 정확하게 정렬하도록 설계되었습니다. 패널 길이와 조립 깊이에 대한 강력한 조정 기능을 통해 생산 변경에 따라 신속하게 재구성할 수 있습니다. 서보 모터 위치 지정으로 정밀한 조립이 보장됩니다. |
용접 조립을 위한 턴오버 테이블 전동식 회전 고정 장치는 한쪽에서 헤더 파이프를 용접한 후 라디에이터 어셈블리의 라디에이터 요소를 회전시킨 다음 라디에이터를 회전시켜 다른 쪽을 용접하도록 설계되었습니다. |
제품 세부정보 |
기술 서비스 |

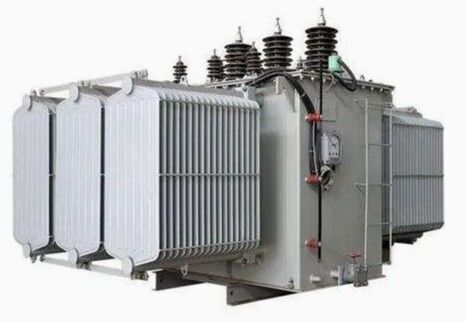

Trintfar 말 변압기 라디에이터 핀 생산 라인은 국제 표준을 충족하며 보다 경제적이고 경쟁력 있는 가격을 제공합니다.
완전 자동 변압기 라디에이터 핀 생산 라인레이아웃 다이어그램
|
고객 중심을 고수하고 설치, 시운전, 교육, 유지 관리 등 포괄적인 사전 판매 및 사후 판매 서비스를 회사에 제공하십시오. 사전 판매 서비스:계약을 체결하기 전에 회사는 고객에게 다양한 생산 프로세스 솔루션과 장비에 대한 기술 컨설팅 서비스를 제공합니다. 설치 및 시운전:당사는 계약에 따라 지정된 시간 내에 사용자가 지정한 설치장소까지 장비를 안전하게 운송하고, 기술서비스 엔지니어를 파견하여 현장에 설치해 드립니다. 사용자가 기본 설치 및 시운전 예비 부품을 갖춘 경우 기술 서비스 엔지니어는 사용자가 사용할 기계를 설치 및 디버그하여 설치 및 시운전 현장 환경이 깔끔하고 깨끗하며 질서정연하도록 보장합니다. 판매 후 교육: 회사는 구매자 현장 또는 판매자 교육센터에서 무료 기술교육(최소 5일)을 제공합니다. 주요 주제는 다음과 같습니다:
장비 유지 보수
|
| 아니요 | 이름 | 모델 | 수량 | 단위 |
| 1 | 자동 풀기 기계 | FJJ-0-0 | 1 | 세트 |
| 2 | 롤링 성형 전단 기계 | CXJ-0-0 | 1 | 세트 |
| 3 | 터닝 및 조립 기계 | FZJ-0-0 | 1 | 세트 |
| 4 | 더블헤드 프리스폿 용접기 | DN60-2C | 1 | 단위 |
| 5 | 갠트리 12헤드 스폿 용접기 | LM-12C | 1 | 단위 |
| 6 | 양면 심 용접기 | 2*FVM160-2C | 1 | 단위 |
| 7 | 롤링 및 레벨링 기계 | JPJ-0-0 | 1 | 단위 |
| 8 | 엔드 펀칭기 | CQJ-0-0 | 1 | 단위 |
| 9 | 엔드 아르곤 아크 용접기 | YHH-4C | 2 | 단위 |
| 10 | 완제품 스태킹 기계 | MDJ-0-0 | 1 | 단위 |
| 11 | 컨베이어 랙 | SSJ-0-0 | 10 | 단위 |
| 기학 | 에어택 |
| 제어 | 미츠비시 또는 시멘스 |
| 서보 시스템 | 야스카와 |
| 선형 베어링 및 액추에이터 | THK |
| 유압 | 유시 |
| 전기 같은 | 지멘스 |
