제품 상세 정보:
|
| 기계 용량:: | 120m/분 | 보증 서비스 후: | 영상 기술 지원 |
|---|---|---|---|
| 자동등급: | 오토매틱 | 상태: | 새로운 |
| 전압: | 220V/380V | 전력(w): | 220-450KW |
| 이름: | 고효율 중국 강판 라디에이터 생산 라인 | 핵심 구성요소:: | PLC, 엔진, 베어링, 기어박스, 모터, 압력용기, 기어, |
| 롤 성형 스테이션 롤링 속도: 6-14 m/min 조절 가능한 압력 엔드 펀치: 315톤 유압 프레스 핀의 길이/크기 정확도를 위한 로터리 엔코더 및 서보 드라이브 레벨링 메커니즘은 단일 부품의 평탄도를 보장합니다 풀린 재료는 로딩 트롤리를 통해 5톤 언로딩 랙에 놓이고 시트로 롤링됩니다 고객 요청에 따른 선택적 버퍼 피트 |
뒤집기 및 결합 스테이션 이송 속도: 5-15 m/min 라디에이터 핀 180도 뒤집기 뒤집기 장치: 회전 랙, 뒤집기 랙, 전송 시스템, 뒤집기 장치, 푸시 장치 등 첫 번째 시트가 사전 설정 위치에 도달하면 → 반대 이송 랙으로 뒤집힙니다 두 번째 시트가 사전 설정 위치에 도달하면 → 푸시 장치가 첫 번째 시트 위로 이동하여 결합을 완료합니다 |
| 이중 헤드 사전 스폿 용접 스테이션 두 세트의 스폿 용접 압력 장치 전력: 60 KVA 뒤집기 및 조립 후, 사전 스폿 용접기는 다중 스폿 용접을 위해 작업물을 정렬하고 고정합니다 |

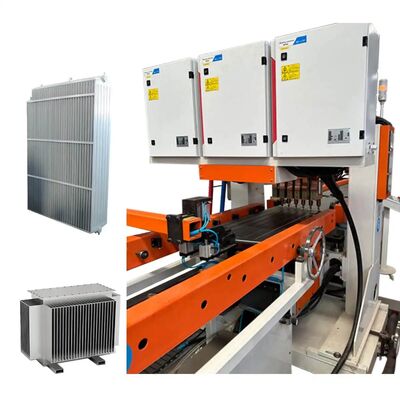

갠트리 다중 스폿 용접 스테이션 12 세트의 스폿 용접 압력 장치 이중 헤드 용접 헤드, 행당 6포인트 AC 전원 공급 장치: 12 세트 전력: 12 * 50 KVA 이중 행 용접으로 효율성 향상 |
| 이중 측면 심 용접 스테이션 2 세트의 심 용접기, 대칭적으로 배열됨 4 세트의 심 용접 압력 헤드 2 세트의 가변 주파수 용접 전원 공급 장치 전력: 2 * 160 KVA 최대 압력: 12,000 N 차동 전송 메커니즘 심 용접 속도: 0-2.8 m/min |
롤링 절단 및 레벨링 스테이션 기계 상자, 구동 장치, 절단 장치, 가장자리 압착 메커니즘, 레벨링 메커니즘, 전자 제어 시스템, 공압 시스템 등으로 구성됨 롤링 절단 디스크는 양쪽을 절단합니다. 커터 디스크는 합금 공구강으로 제작됩니다 (내충격성, 내마모성, 긴 수명) 롤링 절단 속도: 2-6 m/min 구동 전력: 4 kW |
| 엔드 펀칭 스테이션 베이스, 리프팅 메커니즘, 펀칭 프레임, 펀칭 다이, 펀칭 실린더, 리프팅 실린더 및 유압 스테이션으로 구성됨 가장자리 정렬 및 일관성을 보장하기 위해 느슨한 끝을 절단하는 데 사용됩니다 펀칭 힘을 줄이기 위해 경사진 가장자리가 있는 펀칭 다이 펀칭 기계 압력: 160 T |
엔드 아르곤 아크 용접 스테이션 2 세트의 장비, 대칭적으로 배열됨 1 세트는 작업물의 앞쪽 끝을 용접하고, 1 세트는 뒤쪽 끝을 용접합니다 4 세트의 파나소닉 아르곤 아크 용접 전원 공급 장치 전류 범위: 5-315 A 용접 속도: 300-600 mm/min |
|
팔레타이징 스테이션 팔레타이징 랙당 저장 수량: 40개 팔레트 간격: 45 mm 잡는 방법: 실린더가 재료를 클램핑하고, 그리퍼가 90도 회전하여 랙에 놓습니다 재료 카트 작업 방법: 서보 스텝 이동, 1개 배치 후 다음 위치로 이동, 랙이 가득 차면 수동 카트 교체 |
|
헤더 파이프 펀칭 기계
헤더 펀치 기계는 최대 40개의 패널에 대해 최대 40개의 슬롯 쌍을 자동으로 생성하기 위해 인덱싱합니다. 파이프는 패널당 2개의 특수 모양의 직사각형 슬롯으로 절단됩니다. 내부 지지대는 펀칭 중 변형을 방지합니다. 펀치당 사이클 시간: 약 6초.
|
조립 고정구 수평 조립 고정구는 라디에이터 패널을 헤더 파이프에 조립하는 데 도움이 됩니다. 패널은 자동 스태킹 기계의 랙 고정구에 놓인 다음 고정구로 들어갑니다. 한쪽 끝은 수동으로 길이를 조절하고, 다른 쪽 끝은 유압 프레스를 사용하여 고정하고 위치를 잡아 태킹 용접을 합니다. |
플랜지 용접 테이블 동력 플랜지 마운트 고정구는 라디에이터 중심선에 마운팅 플랜지를 정확하게 정렬하도록 설계되었습니다. 패널 길이 및 조립 깊이에 대한 동력 조절 기능을 통해 생산 변경에 대한 빠른 재구성이 가능합니다. 서보 모터 위치 지정은 정확한 조립을 보장합니다. |
조립용 뒤집기 테이블 동력 뒤집기 고정구는 한쪽 면에서 헤더 파이프를 용접한 후 라디에이터 조립을 위해 라디에이터 요소를 뒤집고, 라디에이터를 뒤집어 다른 쪽 면을 용접하도록 설계되었습니다. |
제품 세부 정보 |
기술 서비스 |

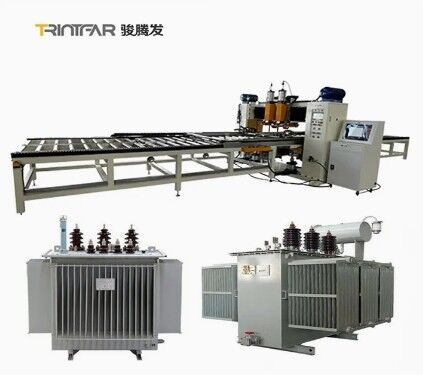

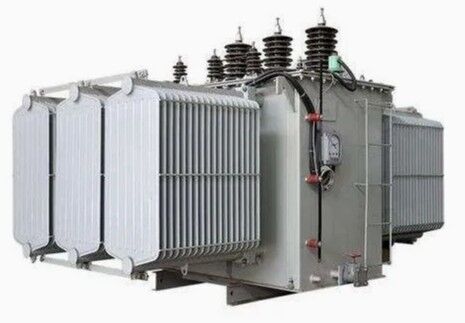

트린트파 호스 변압기 라디에이터 핀 생산 라인은 국제 표준을 충족하며 보다 경제적이고 경쟁력 있는 가격을 제공합니다.
완전 자동 변압기 라디에이터 핀 생산 라인 레이아웃 다이어그램
|
고객 중심을 준수하고 설치, 시운전, 교육 및 유지 보수와 같은 포괄적인 사전 판매 및 사후 판매 서비스를 귀사에 제공합니다. 사전 판매 서비스: 계약 체결 전에 회사는 고객에게 다양한 생산 공정 솔루션 및 장비에 대한 기술 컨설팅 서비스를 제공합니다. 설치 및 시운전: 계약에 따라 당사는 지정된 설치 장소로 장비를 지정된 시간 내에 안전하게 운송하고 기술 서비스 엔지니어를 현장에 파견하여 설치합니다. 사용자가 기본 설치 및 시운전 예비 부품을 보유하고 있을 때 기술 서비스 엔지니어는 사용자를 위해 기계를 설치하고 디버깅하여 사용자가 사용할 수 있도록 하며, 설치 및 시운전 현장 환경이 깔끔하고 깨끗하며 질서 정연하도록 보장합니다. 사후 교육: 회사는 구매자 현장 또는 판매자 교육 센터에서 무료 기술 교육(최소 5일)을 제공합니다. 주요 주제는 다음과 같습니다:
장비 유지 보수
|
| 아니요 | 이름 | 모델 | 수량 | 단위 |
| 1 | 자동 언와인딩 기계 | FJJ-0-0 | 1 | 세트 |
| 2 | 롤 성형 절단 기계 | CXJ-0-0 | 1 | 세트 |
| 3 | 뒤집기 및 조립 기계 | FZJ-0-0 | 1 | 세트 |
| 4 | 이중 헤드 사전 스폿 용접 기계 | DN60-2C | 1 | 단위 |
| 5 | 갠트리 12 헤드 스폿 용접 기계 | LM-12C | 1 | 단위 |
| 6 | 이중 측면 심 용접 기계 | 2*FVM160-2C | 1 | 단위 |
| 7 | 롤링 및 레벨링 기계 | JPJ-0-0 | 1 | 단위 |
| 8 | 엔드 펀칭 기계 | CQJ-0-0 | 1 | 단위 |
| 9 | 엔드 아르곤 아크 용접 기계 | YHH-4C | 2 | 단위 |
| 10 | 완제품 스태킹 기계 | MDJ-0-0 | 1 | 단위 |
| 11 | 컨베이어 랙 | SSJ-0-0 | 10 | 단위 |
| 공압 | Airtac |
| 제어 | Mitsubishi 또는 Siemens |
| 서보 시스템 | Yaskawa |
| 선형 베어링 및 액추에이터 | THK |
| 유압 | Yuci |
| 전기 | Siemens |
