제품 상세 정보:
|
| 용량 구성: | 2-10 드럼/분 | 운영자들: | 약 11 명 |
|---|---|---|---|
| 전력 소비: | 1kWh/드럼 | 보증: | 1년 |
| Voltage: | 220V/380V/440v | 판매 후 서비스 제공: | 비디오 기술 지원 |
| 강조하다: | 200L 스틸 드럼 생산 라인,스틸 드럼 생산 라인 |
||
작업 흐름:둥근 → 톱니 용접 → 톱니 / 플랜징 → 밸러 / W 톱니 → 누출 테스트 (접착 전에) → 톱니 → 누출 테스트 (접착 후) → 깨끗한 기름, 씻기, Fe-포스포라이즈,세탁 → 세탁 건조 → 외부 페인팅 → 외부 페인팅 후 건조 → 냉각 → 창고 (오프라인)
코일 카트: 3인1 모터 드라이브, 수압 업/다운
릴링 단위: 수압 구동, 전력 회전 없이, 코일 지름 Ф508-Ф610mm, 최대 부하: 15톤
7 롤러 레벨러: 7 개의 롤러, 주파수에 따라 조절 가능한 모터 회전 속도
측정 장치: 일본산 A.C. 서비스 모터를 통해 길이 정밀
잎 절단 기계: 3*1500mm, PLC 제어
수송기: 절단 판을 자동 용접기에 전달
중복 제어: 가이드 바 위치 드럼; Z 바는 분리 가능한 마모 스트립과 정밀한 용접 바퀴 접촉을위한 프로파일 된 코를 통해 간편한 유지 보수와 함께 2mm 중복을 보장합니다.
1시간 유리 롤: 센서와 함께 목표 포스트 프레임에 장착되어 점진적 인 크기를 보장하고 일관성있는 중복 및 표면 표시를 최소화합니다.기압 실린더로 크기 허용을 위해 상부 롤을 조절합니다..
웰드 헤드: SEW 인버터 제어 전동 모터 변속기와 정속을 위한 공기 압력;그리고 정지 시간을 줄이기 위해 수동 또는 반 자동으로 잘라낼 수 있습니다..
웰드 헤드 실린더 슬라이드: 가접 시작 시 힘 을 안정화 하고 반응 을 완화 시키기 위해 공기 실린더 와 펄로 스프링 을 가진 가접 머리 아래쪽 은 가접 시작 시 가접 된 가접 머리에 장착 되어 있다.
용접 제어: 에너지 효율적인 3단계 AC, LCD 디스플레이로 제어.
트랜스포머: SP 350KVA
롤링: 선택 사항입니다.
더 높은 효율성 플랜지 형성. 냉 laminated 강철에 적합, PLC 제어, 수압 드라이브. 단위 전력: 22KW.
8개의 굽은 폼으로 12mm의 조정 가능한 껍질을 형성합니다. PLC 제어, 수압 드라이브, 단위 전력: 15KW
더 높은 효율성 플랜지 형성. 냉 laminated 강철에 적합, PLC 제어, 수압 드라이브. 단위 전력: 22KW.
오토 로드 프레스 및 톱니 용접. 이중 모터 및 주요 샤프트. 캠 메커니즘 롤 휠, 조정하기 쉽고, PLC 제어. 단위 전력: 41KW.
디콜링 머신:
7 롤러 사이징 직선화 기계:
깎기 기계:
커버 프레스머 (160톤 프레스머)
이중 잠금 압축 기계 ((63톤 압축 기계)
자동화:로딩과 배하는 완전히 자동화되어 있습니다.
단위 전력:15KW
3색 페인팅:
안쪽: 방수 페인트
외면: 산성 알코올 자석 페인트
크기: L4.8m; W4m; H2.4m
3줄 수직 건조
온도 조절 범위:방 온도 200°C, 조절
온도 조절 정확도:±5°C
크기:L36M; W2.6M; H2.1M
기능: 굽은 후 경화 된 락 표면
힘: 6.6 kW
수평형 시험, 공기 압력 0.03Mpa.PLC에 의해 제어, 압축 공기 운전.
용접 방법:

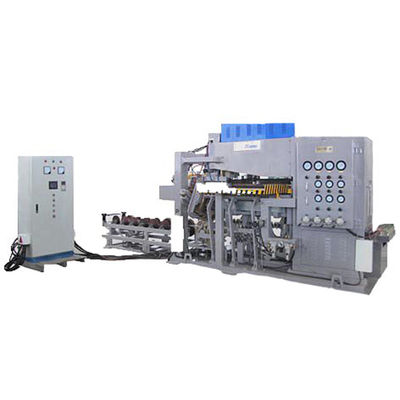

이 장비는 롤 시우드 용접 방법을 사용 합니다. 원통형 롤러 형태의 전극을 사용 합니다. 전극의 너비는 강철판의 중첩 섹션보다 크습니다.합체의 두께를 제어 할 수 있습니다.용접 과정에서, 더 높은 전극 압력과 연속 용접 전류가 적용됩니다. 전극 압력, 용접 전류 및 용접 시간과 같은 용접 매개 변수를 제어함으로써,안정적인 용접 품질을 얻을 수 있습니다.이 기계는 516mm (모자형 통) 에서 571.5mm까지의 지름의 금속 통의 수직 톱니에 톱니 용접 과정을 수행 할 수 있습니다.
| 드럼 생산 라인 끝 | |||||
| SN | 모델 번호 | 이름 | 단위 | 양 | 참고: |
| 1 | ST2311.00B | 윗쪽 롤 바구니 | 세트 | 1 | 수압 구동 |
| 2 | STK2010.01.00C | 롤링 유닛 | 세트 | 1 | 수압 구동, 모터 회전 속도 주파수 조절 |
| 3 | STK1213100 | 9 롤러 레벨러와 측정 장치 | 세트 | 1 | 세르보 제어 |
| 4 | ST131900 | 평준화 기계에서 압축 기계로 컨베이어 스크랩 잎 절단 기계 | 세트 | 1 | |
| 5 | JD21-160 | 커버 압축 기계 | 세트 | 2 | 160 톤 |
| 6 | MJ571.5 | 덮개와 바닥을 위한 곰팡이 | 세트 | 2 | |
| 7 | ST131800 | 선전 스필 및 스프레이 접착기 기기의 커버 컨베이어 | 세트 | 2 | 컨베이어와 스파킹을 포함 |
| 8 | YJX200900 | 선전 coil 및 스프레이 접착기 | 세트 | 2 | PLC 제어 |
| 9 | St-1001 | 드럼 뚜?? 의 자동 스파킹 | 세트 | 2 | |
| 10 | Q11-2000 | 낡은 잎 절단 기계 | 세트 | 1 | 3*2000mm |
| 11 | KJKZ2011.00 | 전기 제어 상자 | 세트 | 1 | |
| 12 | KJ2011.02.00 | 수력 역 | 세트 | 1 | |
| 자동 펀칭 2′& 3/4′ 구멍 및 잠금 2′& 3/4′ 닫기 | |||
| SN | 이름 | 단위 | 양 |
| 1 | 깊은 목의 힘 63 톤 프레스 | 세트 | 2 |
| 2 | 두 번 압축 된 곰팡이 | 세트 | 1 |
| 3 | 이중 잠금 폼 | 세트 | 1 |
| 4 | 커버를 위한 자동차 운송 라인 | 세트 | 1 |
| 5 | 전기 제어 시스템 | 세트 | 1 |
| 길이 라인 (드럼 몸) 에 절단 | |||||
| SN | 모델 번호 | 이름 | 단위 | 양 | 참고: |
| 1 | ST2311.00B | 윗쪽 롤 바구니 | 세트 | 1 | 수압 구동 |
| 2 | STK2010.01.00C | 롤을 풀고 합시다 | 세트 | 1 | 수압 구동 |
| 3 | STK1213100 | 9 롤러 평준화 기계 | 세트 | 1 | 주파수 조정 속도 |
| 4 | STK1213200 | 측정 장치 | 세트 | 1 | 세르보 모터 |
| 5 | Q11-1500 | 잎 절단 기계 | 세트 | 1 | 3*1500mm |
| 6 | KJKZ2011 | 전기 제어 상자 | 세트 | 1 | |
| 7 | KJ2011.02.00 | 수력 역 | 세트 | 1 | |
| 스틸 드럼 시체 생산 라인 | |||||
| SN | 모델 번호 | 이름 | 단위 | 양 | 참고: |
| 1 | KJJQ.00 | 컨베이어 | 절단선 | ||
| 2 | FHJ-250-2 | 자동 용접기 | 세트 | 1 | 3단계 중기류 인버터 |
| 3 | YP-라인201 | 용접 라인 롤링 압축 및 철의 혀를 잘라 | 세트 | 2 | |
| 4 | STG220100 | 진압 플랜지 기계 | 세트 | 1 | 복수 작업 단계 체인 및 전기 제어 수압 제어 포함 |
| 5 | STG220300 | 진주화 기계 | 세트 | 1 | 복수 작업 단계 체인 및 전기 제어 수압 제어 포함 |
| 6 | STG2202.00 | 물결기 | 세트 | 1 | 복수 작업 단계 체인 및 전기 제어 수압 제어 포함 |
| 7 | STG100500 | 용접선 누출 테스트 기계 | 세트 | 1 | 복수 작업 단계 체인 및 전기 제어 수압 제어 포함 |
| 8 | ST220405.00 | 드럼 끝의 자동 공급 | 세트 | 1 | 다단계 작업 체인 및 전기 제어 포함 |
| 9 | ST2204.00X | 꿰매기 기계 | 세트 | 1 | 복수 작업 단계 체인 및 전기 제어 수압 제어 포함 |
| 10 | STG100500 | 누출 테스트 기계 | 세트 | 1 | |
| 뒷처리 (씻기, 건조, 페인트링 시스템 등) | ||||
| SN | 이름 | 단위 | 양 | 참고: |
| 1 | 승강기 | 세트 | 1 | |
| 2 | 세탁, 청소 및 운송 | 세트 | 1 | |
| 3 | 건조 및 운송 | 세트 | 1 | |
| 4 | 턴머신 | 세트 | 2 | |
| 5 | 그림방 (외부) | 세트 | 2 | 3색 |
| 6 | 전면 배급기 | 세트 | 2 | |
| 7 | 수직 3채널 건조장비 | 세트 | 1 | (외부) |
| 8 | 냉각 | 세트 | 1 | |
| 9 | 후방 분배기 | 세트 | 1 | |
