제품 상세 정보:
|
| 용량 구성: | 2-10 드럼/분 | 운영자: | 약 11 명 |
|---|---|---|---|
| 전력 소비: | 1kWh/드럼 | 보증: | 1년 |
| 전압: | 220V/380V/440V | 판매 후 서비스 제공: | 영상 기술 지원 |
작업 흐름:라운딩 → 심 용접 → 비드/플랜징 → 골판/W 비딩 → 누출 테스트 (심 용접 전) → 심 용접 → 누출 테스트 (심 용접 후) → 오일 세척, 세척, Fe-인산염 처리, 세척 → 세척 건조 → 외부 페인팅 → 외부 페인팅 후 건조 → 냉각 → 창고 보관 (오프라인)
코일 카트: 3-in-1 모터 구동, 유압식 상/하
언코일 유닛: 유압 구동, 무동력 회전, 코일 직경 Ф508-Ф610mm, 최대 하중: 15톤
7-롤러 레벨러: 7개의 롤러, 주파수로 모터 속도 조절 가능
측정 설비: 일본산 A.C. 서보 모터를 통한 길이 정밀도
시트 절단기: 3*1500mm, PLC 제어
운반기: 절단된 시트를 자동 용접기로 운반
겹침 제어: 가이드 바가 드럼 위치를 잡고, Z-바는 2mm 겹침을 보장하며, 탈착식 마모 스트립과 정밀한 용접 휠 접촉을 위한 프로파일 노즈를 통해 유지 보수가 용이합니다.
아워 글래스 롤: 센서가 있는 “골 포스트” 프레임에 장착되어 점진적인 크기 조정, 일관된 겹침, 표면 마킹 최소화 보장; 하부 롤은 유지 보수를 위해 회전하고, 상부 롤은 공압 실린더로 크기 허용 오차에 맞게 조정됩니다.
용접 헤드: SEW 인버터 제어 AC 모터, 기어박스 및 일정한 속도를 위한 공압 압력; 용접 휠은 균일한 마모를 위해 교차 인덱싱되고, 자동 윤활되며, 수동 또는 반자동으로 트리밍하여 가동 중지 시간을 줄일 수 있습니다.
용접 헤드 실린더 슬라이드: 하부 용접 헤드는 공압 실린더와 벨로우 스프링이 있는 경합금 램에 장착되어 용접 시작 시 힘을 안정시키고 반작용을 완화합니다.
용접 제어: 에너지 효율적인 3상 AC, LCD 디스플레이 제어.
변압기: SP 350KVA.
플래닝 롤: 선택 사항.
더 높은 효율의 플랜지 형성. 냉간 압연 강철에 적합하며, PLC 제어, 유압 구동. 단위 전력: 22KW.
12mm 조절 가능한 비딩을 형성하기 위해 8개의 경사 몰드가 바깥쪽으로 이동합니다. PLC 제어, 유압 구동, 단위 전력: 15KW.
더 높은 효율의 플랜지 형성. 냉간 압연 강철에 적합하며, PLC 제어, 유압 구동. 단위 전력: 22KW.
자동 로드 프레스 및 심 용접. 이중 모터 및 메인 샤프트. 캠 메커니즘 롤 휠, 조정 용이, PLC 제어. 단위 전력: 41KW.
언코일링 기계:
7 롤러 크기 조정 교정기:
전단기:
커버 프레스 기계 (160톤 프레스)
이중 잠금 프레스 기계 (63톤 프레스)
자동화: 로딩 및 언로딩은 완전 자동화됩니다.
단위 전력: 15KW
3색 페인팅:
내부: 방수 페인트
외부: 산성 알코올 자기 페인트
크기: L4.8m; W4m; H2.4m
3열 수직 건조
온도 제어 범위: 실온에서 200°C까지, 조절 가능
온도 제어 정확도: ±5°C
크기: L36M; W2.6M; H2.1M
기능: 베이킹 후 래커 표면 경화
전력: 6.6kW
수평형 테스트, 공기 압력 0.03Mpa. PLC로 제어, 압축 공기 구동.

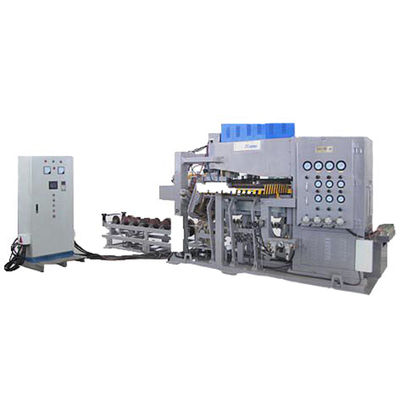

용접 방법:
이 장비는 원통형 롤러 형태의 전극을 사용하는 롤 심 용접 방법을 사용합니다. 전극의 폭은 강판의 겹침 부분보다 커서 접합부의 두께를 제어할 수 있습니다. 용접 과정에서 더 높은 전극 압력과 연속 용접 전류가 적용됩니다. 전극 압력, 용접 전류 및 용접 시간과 같은 용접 매개변수를 제어하여 안정적인 용접 품질을 얻을 수 있습니다. 이 기계는 직경이 516mm(원추형 드럼의 경우)에서 571.5mm까지의 금속 드럼의 종방향 심 용접 공정을 수행할 수 있습니다.
| 드럼 엔드 생산 라인 | |||||
| SN. | 모델 번호 | 이름 | 단위 | 수량 | 참고 |
| 1 | ST2311.00B | 업-코일 카트 | 세트 | 1 | 유압 구동 |
| 2 | STK2010.01.00C | 언코일 유닛 | 세트 | 1 | 유압 구동；모터 속도 주파수 제어 |
| 3 | STK1213100 | 9 롤러 레벨러 및 측정 설비 | 세트 | 1 | 서보 제어 |
| 4 | ST1319.00 | 레벨러에서 프레스 기계로의 컨베이어 스크랩 시트 절단기 | 세트 | 1 | |
| 5 | JD21-160 | 커버 프레스 기계 | 세트 | 2 | 160톤 |
| 6 | MJ571.5 | 커버 및 바닥용 몰드 | 세트 | 2 | |
| 7 | ST1318.00 | 사전 코일 및 스프레이 접착제 기계로의 커버용 컨베이어 | 세트 | 2 | 컨베이어 및 스태킹 포함 |
| 8 | YJX200900 | 사전 코일 및 스프레이 접착제 기계 | 세트 | 2 | PLC 제어; |
| 9 | St-1001 | 드럼 뚜껑용 자동 스태킹 | 세트 | 2 | |
| 10 | Q11-2000 | 스크랩 시트 절단기 | 세트 | 1 | 3*2000mm |
| 11 | KJKZ2011.00 | 전기 제어함 | 세트 | 1 | |
| 12 | KJ2011.02.00 | 유압 스테이션 | 세트 | 1 | |
| 자동 펀칭 2′& 3/4′ 구멍 및 잠금 2′& 3/4′ 클로저 | |||
| SN. | 이름 | 단위 | 수량 |
| 1 | 깊은 목 파워 63톤 프레스 | 세트 | 2 |
| 2 | 이중 프레스 몰드 | 세트 | 1 |
| 3 | 이중 잠금 몰드 | 세트 | 1 |
| 4 | 커버용 자동 운반 라인 | 세트 | 1 |
| 5 | 전기 제어 시스템 | 세트 | 1 |
| 길이 절단 라인 (드럼 본체용) | |||||
| SN. | 모델 번호 | 이름 | 단위 | 수량 | 참고 |
| 1 | ST2311.00B | 업-코일 카트 | 세트 | 1 | 유압 구동 |
| 2 | STK2010.01.00C | 언코일 유닛 | 세트 | 1 | 유압 구동 |
| 3 | STK1213100 | 9 롤러 레벨러 기계 | 세트 | 1 | 주파수 속도 조절 |
| 4 | STK1213200 | 측정 설비 | 세트 | 1 | 서보 모터 |
| 5 | Q11-1500 | 시트 절단기 | 세트 | 1 | 3*1500mm |
| 6 | KJKZ2011 | 전기 제어함 | 세트 | 1 | |
| 7 | KJ2011.02.00 | 유압 스테이션 | 세트 | 1 | |
| 강철 드럼 본체 생산 라인 | |||||
| SN. | 모델 번호 | 이름 | 단위 | 수량 | 참고 |
| 1 | KJJQ.00 | 컨베이어 | 절단 라인 | ||
| 2 | FHJ-250-2 | 자동 용접기 | 세트 | 1 | 3상 중간 주파수 인버터 |
| 3 | YP-line201 | 용접 라인 롤링 압축 및 철 혀 잘라내기 | 세트 | 2 | |
| 4 | STG2201.00 | 압출 플랜지 기계 | 세트 | 1 | 다단계 작업 체인 및 전기 제어 유압 제어 포함 |
| 5 | STG2203.00 | 비딩 기계 | 세트 | 1 | 다단계 작업 체인 및 전기 제어 유압 제어 포함 |
| 6 | STG2202. 00 | 골판 기계 | 세트 | 1 | 다단계 작업 체인 및 전기 제어 유압 제어 포함 |
| 7 | STG1005.00 | 용접 라인 누출 테스트 기계 | 세트 | 1 | 다단계 작업 체인 및 전기 제어 유압 제어 포함 |
| 8 | ST2204.05.00 | 드럼 엔드용 자동 공급 | 세트 | 1 | 다단계 작업 체인 및 전기 제어 포함 |
| 9 | ST2204.00X | 심 용접기 | 세트 | 1 | 다단계 작업 체인 및 전기 제어 유압 제어 포함 |
| 10 | STG1005.00 | 누출 테스트 기계 | 세트 | 1 | |
| 후처리 (세척, 건조, 페인팅 시스템 등) | ||||
| SN. | 이름 | 단위 | 수량 | 참고 |
| 1 | 리프트 기계 | 세트 | 1 | |
| 2 | 세척, 청소 및 운반 | 세트 | 1 | |
| 3 | 건조 및 운반 | 세트 | 1 | |
| 4 | 회전 기계 | 세트 | 2 | |
| 5 | 페인팅실(외부) | 세트 | 2 | 3가지 색상 |
| 6 | 전면 분배기 | 세트 | 2 | |
| 7 | 수직 3채널 건조 장비 | 세트 | 1 | (외부) |
| 8 | 냉각 | 세트 | 1 | |
| 9 | 후면 분배기 | 세트 | 1 | |
