제품 상세 정보:
|
| 용량 구성: | 150-200pcs/8h | 운영자: | 수동 라인 (7-8 명) 자동 라인 (5-6 명) |
|---|---|---|---|
| 장비 전력 분배: | 550kW | 공기 요구 사항: | 1.1m³/min |
| 물 요구량: | 10-25m³/h |
작업 흐름:
프레임 처리: 프레임 용접 → 프레임 벤딩 → 파이프 → 삽입 및 잠금 → 프레임 펀칭 및 구멍 만들기
베이스 처리: 베이스 파이프 벤딩 머신 → 베이스 용접
용접 효율: 45초/개

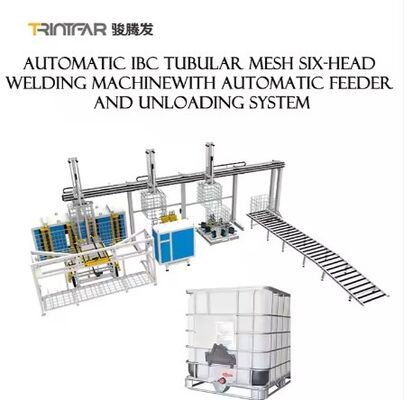

강화된 갠트리 구조 높은 강성과 안정적인 작동을 위해.
중주파 인버터 전원 공급 장치 에너지 효율적인 용접을 위해.
6개의 용접 헤드 및 전원 시스템, 각 헤드는 독립적인 전류 조절 기능으로 안정적인 용접점을 제공합니다.
이중 공급 장치 설계 연속 작동을 위해: 한 공급 장치가 용접하는 동안 다른 공급 장치는 재료를 로드합니다.
자동 스텝 용접 서보 구동 스텝 벨트로 정밀한 위치 지정을 위해.
자동 탈형: 용접 후 실린더가 배출되어 언로딩을 준비합니다.
자동 언로딩: 서보 제어 그리퍼가 용접된 제품을 지정된 위치로 이동시켜 노동력을 줄이고 효율성을 향상시킵니다. 90도 회전 언로딩 공급 장치 쉬운 운송을 위해.
전체 프레임 처리 높은 벤딩 정밀도, 안정적인 작동 및 효율성을 위해. 15-20초마다 프레임 하나를 벤딩합니다.
특수 벤딩 밸런스 시스템 프레임 대각선 정확도를 보장합니다.
HMI + PLC 제어 높은 자동화를 위해.
로봇 옵션 자동 로딩/언로딩을 위해 인력을 줄입니다.
빠른 금형 교체 다른 파이프를 벤딩하기 위해.
서보 유압 시스템 빠른 응답, 낮은 관성 및 높은 정밀도를 위해.
모듈식 설계 고객 요구에 따라 자동화를 맞춤 설정할 수 있습니다.
효율성 및 품질: 잠금 공정은 완료하는 데 약 25-30초가 소요됩니다.
기계 프레임 전체적으로 처리되어 높은 삽입 정밀도, 강력한 잠금, 안정적이고 효율적인 작동을 보장합니다.
HMI + PLC 제어 높은 자동화를 위해.
로봇 옵션 자동 로딩/언로딩을 위해 인력을 줄입니다.
빠른 금형 교체 쉬운 금형 교체로 다양한 잠금 파이프 요구 사항을 충족합니다.
서보 유압 시스템 빠른 응답, 낮은 관성 및 높은 정밀도를 위해.
모듈식 설계 고객 요구에 따라 자동화를 맞춤 설정할 수 있습니다.
효율성 및 품질: 잠금 공정은 완료하는 데 약 25-30초가 소요됩니다.
기계 프레임: 전체 처리로 높은 정밀도, 안정적이고 효율적인 작동을 보장합니다.
제어 시스템: HMI + PLC로 높은 자동화를 위해.
로봇: 자동 로딩/언로딩 옵션으로 인력을 줄입니다.
빠른 금형 교체: 다양한 파이프 펀칭 요구 사항을 충족하기 위해 금형을 쉽게 교체할 수 있습니다.
서보 유압 시스템: 빠른 응답, 낮은 관성 및 높은 정밀도를 위해.
모듈식 설계 고객 요구에 따라 자동화를 맞춤 설정할 수 있습니다.
설계: 베이스 프레임 용접을 위한 7개의 용접 헤드를 갖춘 수평 구조. 작업자는 로딩/언로딩만 하면 되며, 용접은 자동입니다.
전력: MF DC 160KVA 3세트.
이점: 제품 품질 및 생산 속도를 향상시키고, 비용을 절감하며, 수동 용접으로 인한 불안정성을 제거합니다. 더 높은 자동화 및 생산 효율성.
| NO | 장비 이름 | 단위 | 수량 | 주요 기능 |
| 1 | 메쉬 갠트리 용접기 | 단위 | 1 | 메쉬 다중 지점 용접 |
| 2 | 메쉬 자동 공급기 | 세트 | 1 | 긴 및 짧은 튜브 자동 로딩 |
| 3 | 메쉬 재료 취급 로봇 | 단위 | 1 | 메쉬 언로딩 (스태킹) |
| 4 | 4축 벤딩기 | 세트 | 1 | 수축 헤드가 있는 메쉬의 벤딩 및 성형 |
| 5 | 잠금 머신 | 세트 | 1 | 메쉬의 벤딩 및 상호 연결 |
| 6 | 평탄화 펀칭기 | 세트 | 1 | 프레임 하단의 튜브 펀칭 및 절단 |
| 7 | 프레임 로봇 | 세트 | 1 | 프레임을 잡기 위해 위아래로 움직이는 세 개의 로봇 |
| 8 | 강철 발 용접기 | 세트 | 1 | 하단 프레임의 강철 발 용접 |
| 9 | 강철 발 용접기 재료 취급 로봇 | 세트 | 1 | 용접 후 하단 프레임의 취출, 이송 및 스태킹 |
| 10 | 자동 밀폐기 | 세트 | 1 | 라이너의 밀폐성 테스트 |
| 11 | 하단 파이프용 자동 이중 벤딩기 | 세트 | 1 | 하단 튜브의 수축, 엠보싱 및 벤딩 |
| 12 | 진동 테스트 플랫폼 | 세트 | 1 | IBC 배럴의 견고성 및 보호 테스트 |
